ডায়োড এবং বিমুখী বায়াস (Reverse Bias) 🧐

ডায়োডকে বিমুখী বায়াস করলে নিঃশেষিত স্তরের (Depletion Region) উপর কী প্রভাব পরে, তা নিচে আলোচনা করা হলো:

নিঃশেষিত স্তর কী? 🤔

পি-এন (P-N) জাংশন ডায়োডের সংযোগস্থলে একটি বিশেষ অঞ্চল গঠিত হয়, যেখানে কোনো মুক্ত আধান বাহক (free charge carrier) থাকে না। এই অঞ্চলটিই হলো নিঃশেষিত স্তর। এটি একটি অন্তরকের (insulator) মতো কাজ করে।

আরও সহজভাবে বললে, এটি এমন একটি এলাকা যেখানে কোনো ইলেক্ট্রন ⚡ বা হোল 🕳️ নেই বললেই চলে।

বিমুখী বায়াস কী? 🔄

যখন ডায়োডের পি (P) প্রান্তে ঋণাত্মক ভোল্টেজ ➖ এবং এন (N) প্রান্তে ধনাত্মক ভোলেজ ➕ প্রয়োগ করা হয়, তখন তাকে বিমুখী বায়াস বলে।

বিমুখী বায়াসে নিঃশেষিত স্তরের পরিবর্তন 📈

বিমুখী বায়াস প্রয়োগ করলে নিঃশেষিত স্তরের প্রস্থ বৃদ্ধি পায়। এর কারণগুলো নিচে দেওয়া হলো:

1. আধান বাহকের আকর্ষণ: ঋণাত্মক ভোল্টেজ পি (P) অঞ্চলের হোলগুলোকে এবং ধনাত্মক ভোল্টেজ এন (N) অঞ্চলের ইলেকট্রনগুলোকে জাংশন থেকে দূরে সরিয়ে নেয়।
   ফলে, জাংশনের আশেপাশে মুক্ত আধান বাহকের সংখ্যা আরও কমে যায়। 🚶‍♀️🚶‍♂️ --> 🚫
2. বিভব প্রাচীরের (Potential Barrier) বৃদ্ধি: বিমুখী বায়াসের কারণে বিভব প্রাচীরের উচ্চতা বেড়ে যায়। এই কারণে ইলেকট্রন ও হোলগুলোর জাংশন অতিক্রম করা কঠিন হয়ে পড়ে। 🧱⬆️
3. অবরোধ ক্ষমতা বৃদ্ধি: নিঃশেষিত স্তর বৃদ্ধি পাওয়ার কারণে ডায়োডের ভেতর দিয়ে কারেন্ট প্রবাহের (current flow) পরিমাণ কমে যায়। এটি অনেকটা দেয়াল 🚧 আরও উঁচু হয়ে যাওয়ার মতো, যা পার হওয়া কঠিন করে দেয়।

বিষয়টি একটি টেবিলের মাধ্যমে দেখা যাক: 📊

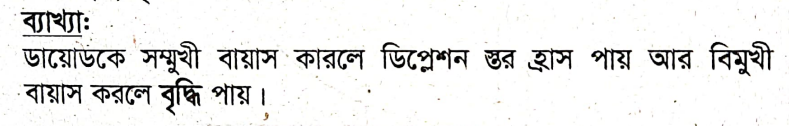

সারসংক্ষেপ: ডায়োডকে বিমুখী বায়াস করলে নিঃশেষিত স্তরের প্রস্থ বৃদ্ধি পায়। ✅
