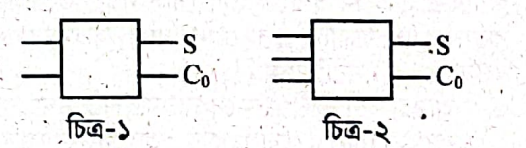

চিত্র-১ এর ইনপুট P ও Q হলে, S এর সমীকরণ কী হবে?
A.
PoplusQ
B.
bar(PoplusQ)
C.
PQ
D.
P + Q
সঠিক উত্তরঃ
A.
PoplusQ
Explanation:
চিত্র-১ হলো হাফ অ্যাডার। ইনপুট যদি P ও Q হয় তাহলে চিত্র-১ এর S এর সমীকরণ হবে PoplusQ । চিত্র-১ এ C0 এর সমীকরণ PQ । অপরদিকে, চিত্র-২ হলো ফুল অ্যাডার। অতএব, চিত্র-২ এ আউটপুট ক্যারি Co = 1 হবে যখন ইনপুট P, Q ও Ci এর মান যথাক্রমে 0, 1, 1 এবং 1, 0, 1 হবে। ইনপুট 0, 1, 0 হলে আউটপুট C0 = 0 হবে।
