রোধ পরিমাপের যন্ত্র: মিটার ব্রীজ 📏

রোধ পরিমাপের জন্য বিভিন্ন পদ্ধতি ও যন্ত্র ব্যবহার করা হয়। এর মধ্যে বহুল ব্যবহৃত একটি যন্ত্র হলো মিটার ব্রীজ। এটি হুইটস্টোন ব্রীজের নীতির উপর ভিত্তি করে তৈরি। চলো, এই যন্ত্রটি সম্পর্কে বিস্তারিত জেনে নেই:

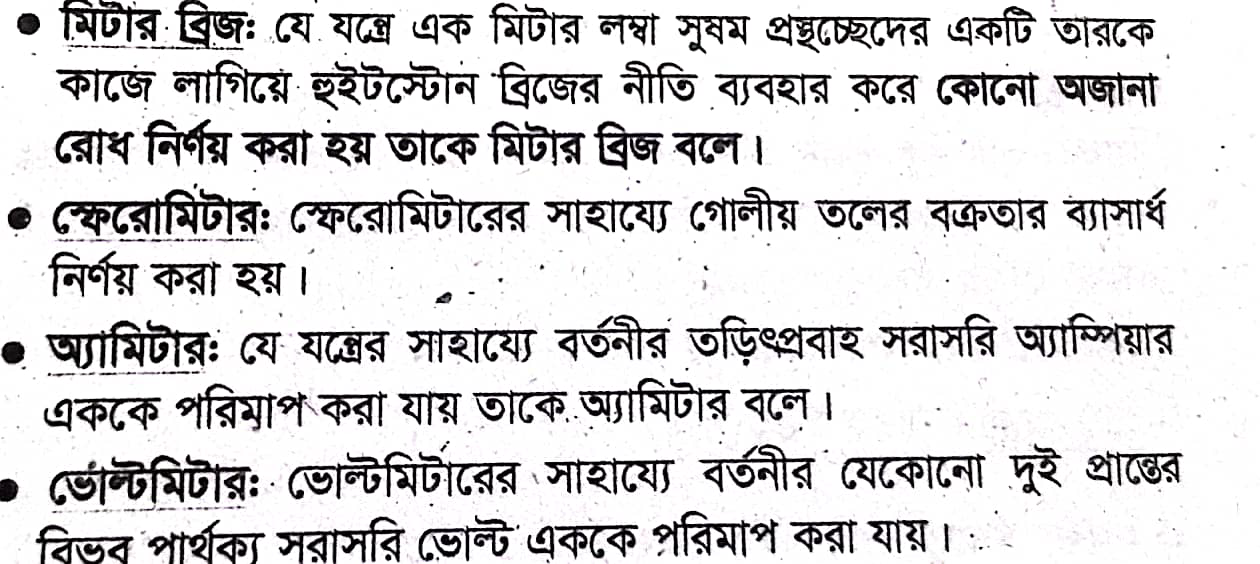

মিটার ব্রীজ কী? 🤔

মিটার ব্রীজ হলো একটি সরল এবং নির্ভুল যন্ত্র যা কোনো অজানা রোধের মান নির্ণয় করতে ব্যবহৃত হয়। এটি মূলত একটি এক মিটার দৈর্ঘ্যের রোধ তার (যেমন: ম্যাঙ্গানিন বা কন্সট্যান্টান তার) এবং অন্যান্য কিছু রোধের সমন্বয়ে গঠিত।

গঠন 🏗️

• রোধ তার: সাধারণত 1 মিটার দৈর্ঘ্যের ম্যাঙ্গানিন বা কন্সট্যান্টান তার একটি কাঠের স্কেলের উপর টানটান করে লাগানো থাকে। 📏
• ধাতব পাত: L আকৃতির ধাতব পাত দিয়ে তারটি কাঠের স্কেলের সাথে আটকানো থাকে এবং সংযোগ স্থাপন করা হয়।
• রোধ বাক্স (Resistance Box): এখানে প্রয়োজন অনুযায়ী বিভিন্ন মানের রোধ ব্যবহার করা যায়। 📦
• অজানা রোধ (Unknown Resistance): যে রোধের মান নির্ণয় করতে হবে।❓
• গ্যালভানোমিটার (Galvanometer): এটি বর্তনীতে বিদ্যুৎ প্রবাহের অস্তিত্ব নির্ণয় করে। ⚡
• জকি (Jockey): এটি তারের উপর স্পর্শ করিয়ে নাল পয়েন্ট (Null Point) খুঁজে বের করতে সাহায্য করে। 🕹️

কার্যপ্রণালী ⚙️

1. প্রথমে বর্তনী সংযোগ করা হয়। 🔌
2. এরপর রোধ বাক্সের মান পরিবর্তন করে জকিকে তারের উপর স্পর্শ করানো হয় এবং গ্যালভানোমিটারের বিক্ষেপ পর্যবেক্ষণ করা হয়। 👁️
3. যখন গ্যালভানোমিটারের ??িক্ষেপ শূন্য হবে, তখন সেই অবস্থাকে নাল পয়েন্ট বলা হয়। 🎯
4. নাল পয়েন্ট পাওয়ার পর, তারের দুই অংশের দৈর্ঘ্য মেপে হুইটস্টোন ব্রীজের সূত্র ব্যবহার করে অজানা রোধের মান নির্ণয় করা হয়। ➗

হুইটস্টোন ব্রীজের সূত্র 📝

হুইটস্টোন ব্রীজের মূল সূত্রটি হলো:

P/Q = R/S

এখানে,

• P ও Q হলো ব্রীজের দুটি বাহুর রোধ।
• R হলো জানা রোধ (রোধ বাক্স থেকে নেওয়া)।
• S হলো অজানা রোধ, যার মান নির্ণয় করতে হবে।

সুবিধা 👍

• সহজ ব্যবহারযোগ্য। 😊
• কম খরচে তৈরি করা যায়। 💰
• অপেক্ষাকৃত নির্ভুল ফলাফল দেয়। ✅

অসুবিধা 👎

• তারের রোধের কারণে সামান্য ত্রুটি হতে পারে। ⚠️
• শুধুমাত্র কম মানের রোধ পরিমাপের জন্য উপযোগী। 🙁

ব্যবহার 🧪

মিটার ব্রীজ সাধারণত শিক্ষা প্রতিষ্ঠানে এবং ছোটখাটো গবেষণাগারে রোধ পরিমাপের জন্য ব্যবহৃত হয়।

সংক্ষিপ্তসার 📚

আশা করি, মিটার ব্রীজ সম্পর্কে একটি স্পষ্ট ধারণা পেয়েছ। Happy learning! 🎉
