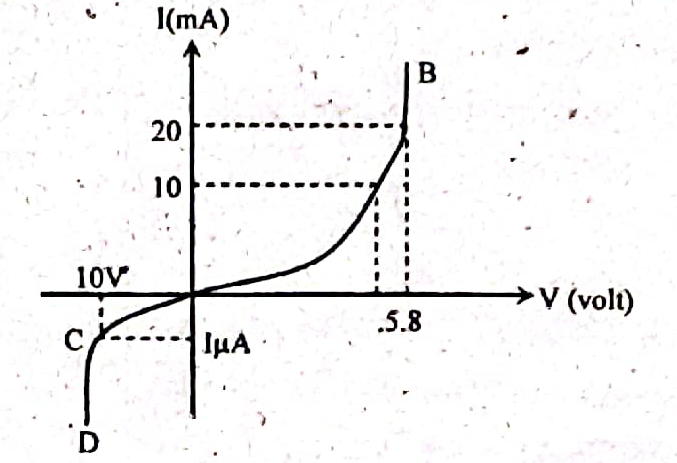

চিত্রে p-n জাংশনের I-V লেখচিত্র দেখানো হয়েছে:
AB অংশের গতীয় রোধ নির???ণয় করো।
A.
B.
C.
D.
Explanation:
