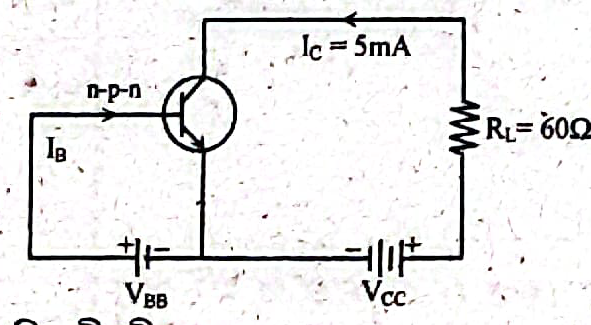

একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো। ট্রানজিস্টরটির গতীয় রোধ 40Ω এবং কারেন্ট গেইন 75।
উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া সম্ভব কিনা? গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই করো।
A.
B.
C.
D.

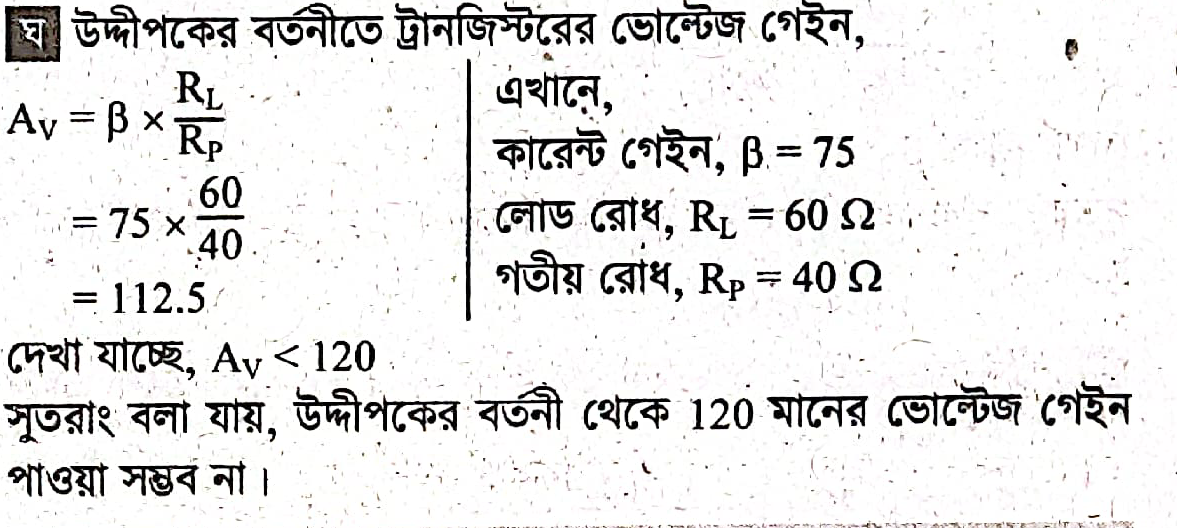

Explanation:
