কমন ইমিটার বিবর্ধকে ইনপুট সিগনাল ও আউটপুট সিগনালের মধ্যে দশা পার্থক্য -

কমন ইমিটার বিবর্ধকে দশা পার্থক্য

কমন ইমিটার বিবর্ধকের ইনপুট সিগনাল এবং আউটপুট সিগনালের মধ্যে \(180^\circ\) দশা পার্থক্য থাকে।🤔

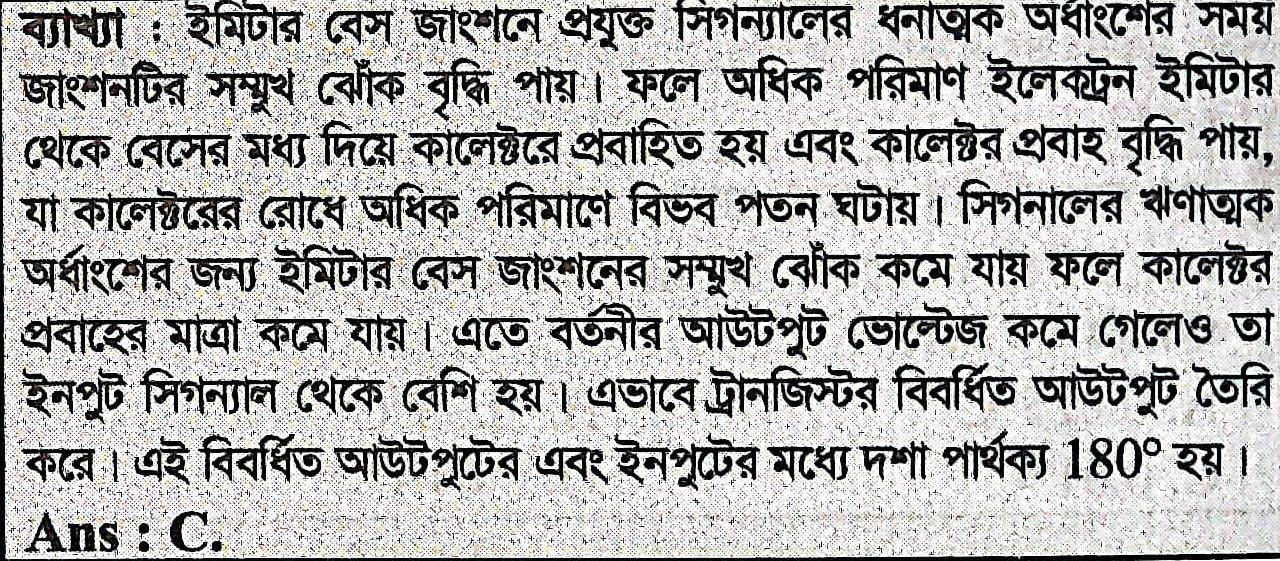

ব্যাখ্যা:

কমন ইমিটার কনফিগারেশনে, ইনপুট সিগনাল বেস-ইমিটার জাংশনে প্রয়োগ করা হয় এবং আউটপুট কালেক্টর থেকে নেওয়া হয়। যখন ইনপুট ভোল্টেজ বৃদ্ধি পায়, তখন বেস কারেন্টও বৃদ্ধি পায়। এর ফলে কালেক্টর কারেন্টও বৃদ্ধি পায়।📈

কালেক্টর কারেন্ট বৃদ্ধি পাওয়ার কারণে কালেক্টর রেজিস্টরের (Rc) মাধ্যমে ভোল্টেজ ড্রপ বৃদ্ধি পায়। ফলে, কালেক্টরের ভোল্টেজ (আউটপুট ভোল্টেজ) হ্রাস পায়।📉

অতএব, ইনপুট ভোল্টেজ বাড়লে আউটপুট ভোল্টেজ কমে যায়, এবং ইনপুট ভোল্টেজ কমলে আউটপুট ভোল্টেজ বেড়ে যায়। এই কারণে ইনপুট এবং আউটপুট সিগনালের মধ্যে \(180^\circ\) বা \(π\) রেডিয়ান দশা পার্থক্য বিদ্যমান থাকে। একটি সিগনাল উপরে গেলে অন্যটি নিচে নামে। 🔄

গাণিতিকভাবে, বিবর্ধন \(A_v\) ঋণাত্মক হয়:

এই ঋণাত্মক চিহ্ন \(180^\circ\) দশা পার্থক্য নির্দেশ করে। 👍

দশা পার্থক্য উদাহরণস্বরূপ:

• যদি ইনপুট সিগনাল একটি সাইন ওয়েভ হয়: \(V_{in}(t) = V_0 \sin(\omega t)\)
• তাহলে আউটপুট সিগনাল হবে: \(V_{out}(t) = -A_v V_0 \sin(\omega t) = A_v V_0 \sin(\omega t + 180^\circ)\)

এখানে \(-A_v\) দ্বারা \(180^\circ\) দশা পার্থক্য বোঝানো হয়েছে। 💡
