একটি n-p-n Transistor কে সাধারণ নিঃসারক সংযোগে সংযুক্ত করা হলো। এর ইনপুট রেজিস্ট্যান্স 2kΩ এবং ইনপুট ভোল্টেজ 5V (সর্বোচ্চ)।আউট সার্কিটে লোড, রেজিস্ট্যান্স 5kΩ এবং কারেন্ট গেইন 100।
উদ্দীপকের Transistor টিকে অ্যাপ্লিফায়ার হিসাবে ব্যবহার করা যাবে কিনা এবং উহার ক্ষমতা বিবর্ধক কত হবে?
A.
B.
C.
D.

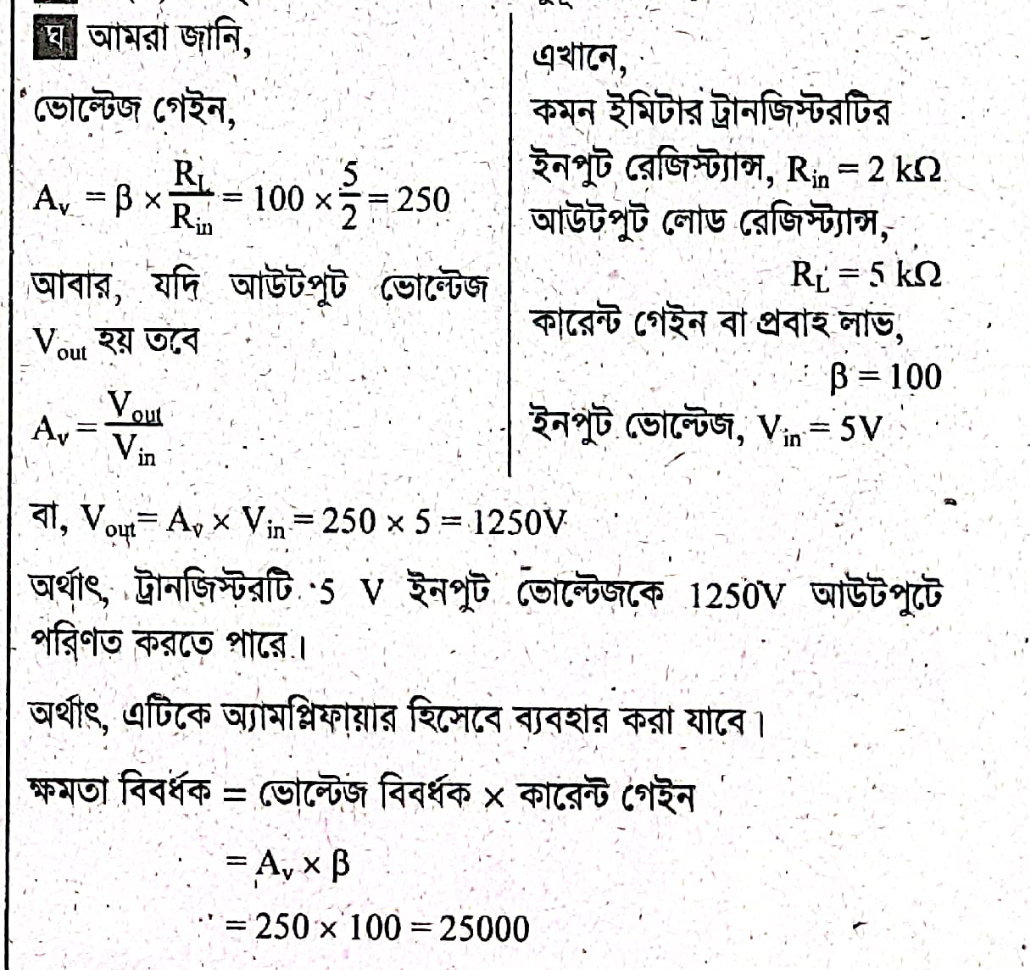

Explanation:
