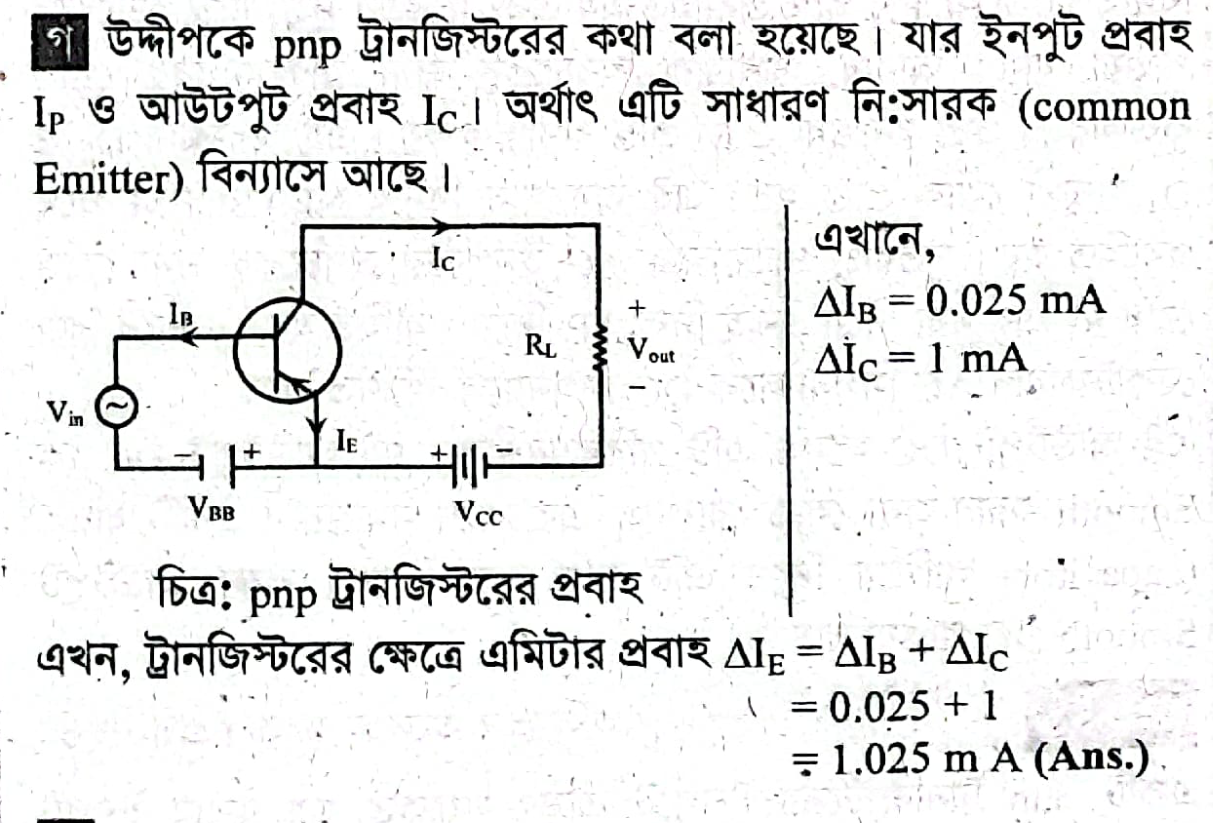

একটি pnp ট্রানজিস্টরের ইনপুটে তড়িৎ সংকেত যুক্ত করায় ইনপুট প্রবাহ ΔIb = 0.025 mA হলে আউটপুট প্রবাহ ΔIc = 1 mA হয়।
উদ্দীপক অনুসারে বর্তনী অংকন করে প্রবাহ চিহ্নিত করো এবং এমিটার প্রবাহ নির্ণয় করো।
A.
B.
C.
D.
Explanation:
