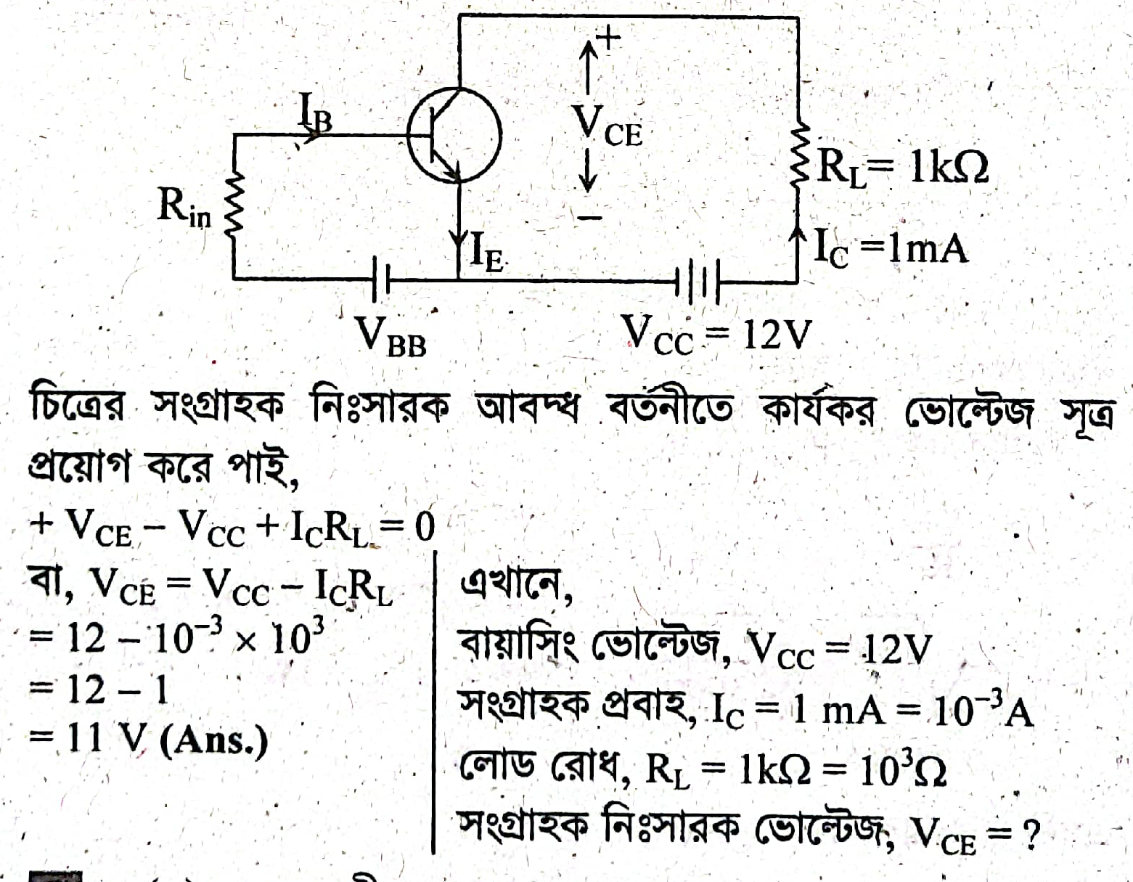

একটি n-p-n ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ বর্তনীতে সংগ্রাহকে প্রযুক্ত বায়াসিং ভোল্টেজ Vcc= 12V ইনপুট রোধ Rin= 200 Ω সংগ্রাহক বর্তনীতে লোড রোধ RL =1K Ω এর মধ্য দিয়ে Ic= 1 mA তড়িৎ প্রবাহিত হয়। প্রবাহ বিবর্ধন গুণক ɑ= -0.98
ট্রানজিস্টরটির সংগ্রাহক নিঃসরক ভোল্টেজ (VCE) নির্ণয় করো
A.
B.
C.
D.
Explanation:
