ট্রানজিস্টার এর সাধারণ পীঠ সংযোগ রয়েছে। এর নিঃসারক প্রবাহ 0.85mA এবং পীঠ প্রবাহ 0.05mA। প্রবাহ বিবর্ধন গুণক কত হবে?

ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় 🧮

সাধারণ পীঠ সংযোগে ট্রানজিস্টরের ক্ষেত্রে, প্রবাহ বিবর্ধন গুণক \((\alpha)\) নির্ণয়ের সূত্রটি হলো: \[ \alpha = \frac{I_C}{I_E} \] যেখানে, \(I_C\) = সংগ্রাহক প্রবাহ (Collector current) \(I_E\) = নিঃসারক প্রবাহ (Emitter current)

এখানে, নিঃসারক প্রবাহ \(I_E = 0.85\) mA এবং পীঠ প্রবাহ \(I_B = 0.05\) mA দেওয়া আছে।

আমরা জানি, নিঃসারক প্রবাহ \(I_E\), সংগ্রাহক প্রবাহ \(I_C\) এবং পীঠ প্রবাহ \(I_B\) এর সমষ্টির সমান। অর্থাৎ, \[ I_E = I_C + I_B \] সুতরাং, সংগ্রাহক প্রবাহ \(I_C\) হবে: \[ I_C = I_E - I_B = 0.85 - 0.05 = 0.80 \text{ mA} \]

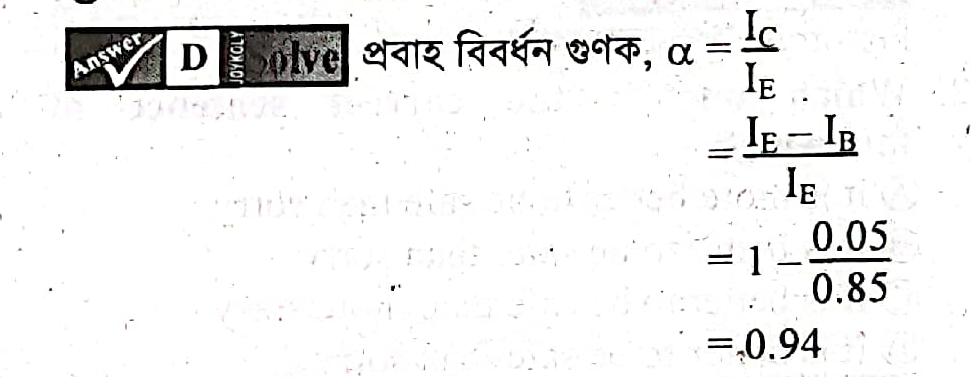

এখন, প্রবাহ বিবর্ধন গুণক \((\alpha)\) নির্ণয় করা যাক: \[ \alpha = \frac{I_C}{I_E} = \frac{0.80}{0.85} \approx 0.941176 \approx 0.94 \]

অতএব, প্রবাহ বিবর্ধন গুণক হলো 0.94। 🎉
