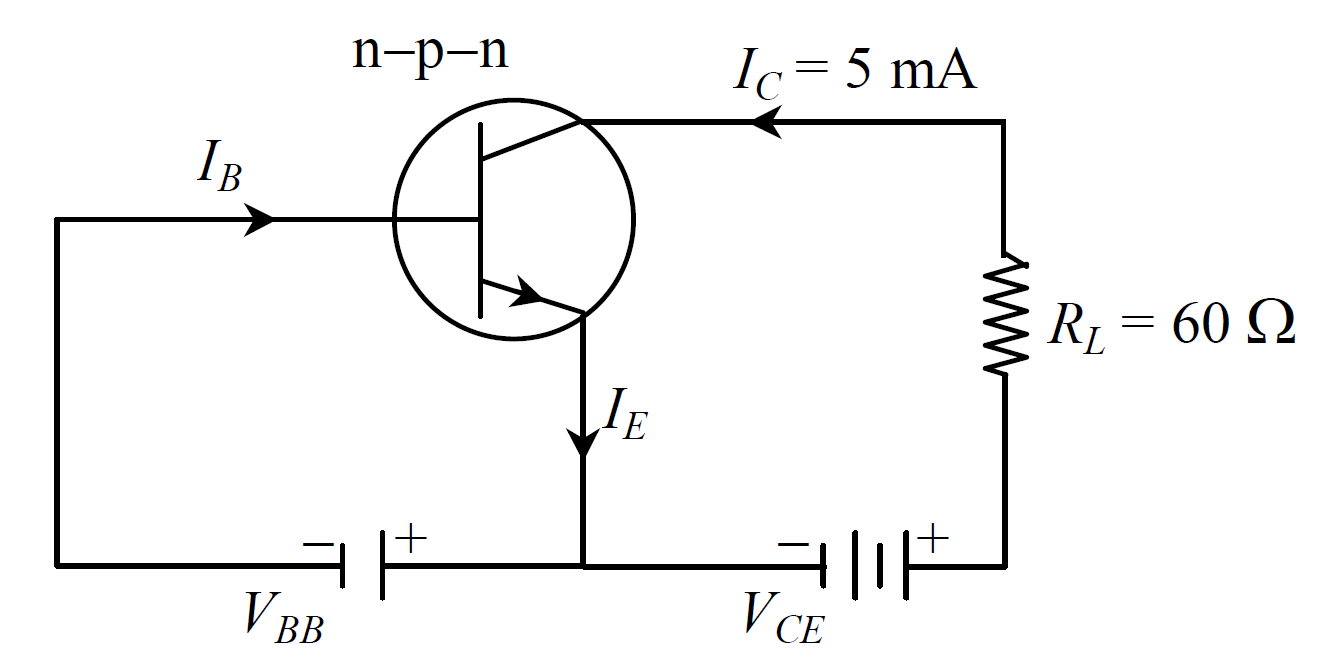

উদ্দীপকে একটি কমন এমিটার n-p-n অ্যাম্পিফায়ার বর্তনী দেখানো হল। বর্তনীর গতীয় রোধ 40Ω । এর কারেন্ট গেইন 75। বর্তনীর RL = 60Ω এবং কালেক্টর কারেন্ট 5 mA।
উদ্দীপকের বর্তনী থেকে 100% ভোল্টেজ গেইন পাওয়া সম্ভব কিনা গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই করো।
A.
B.
C.
D.

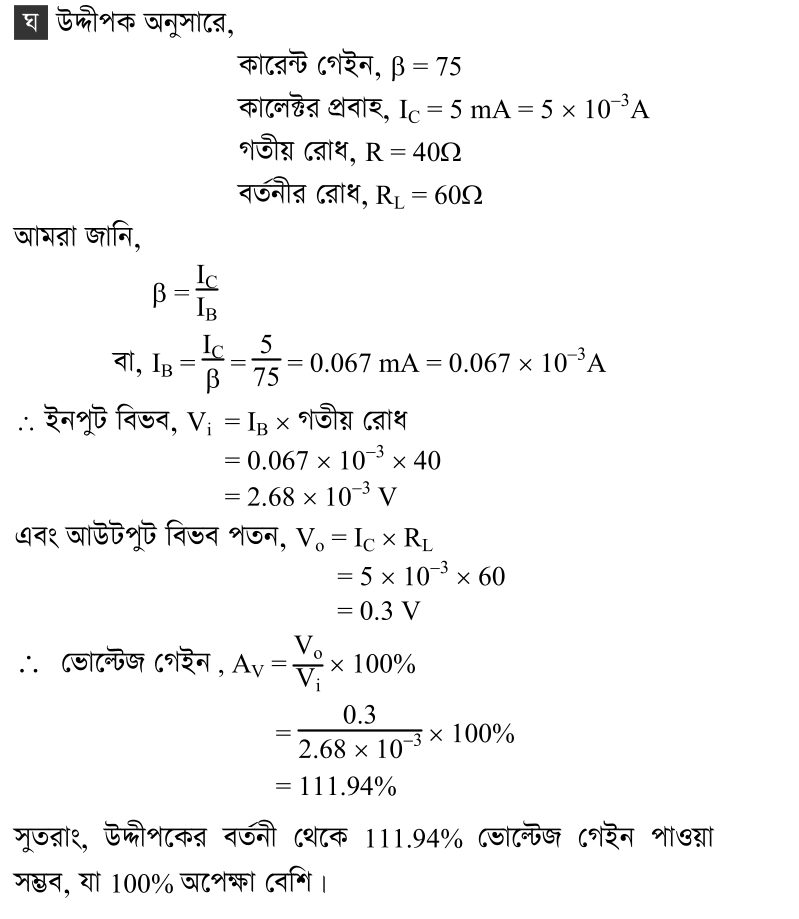

Explanation:
