সাধারণ পীঠ সংযোগে ট্রানজিস্টরের প্রবাহ লাভ?

সাধারণ পীঠ সংযোগে ট্রানজিস্টরের প্রবাহ লাভ

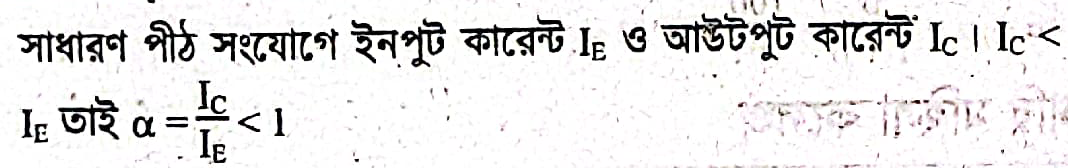

সাধারণ পীঠ (Common Base বা CB) সংযোগে ট্রানজিস্টরের প্রবাহ লাভ (\(\alpha\)) 1 এর কম হয়।🤔

ব্যাখ্যা:

প্রবাহ লাভ (\(\alpha\)) সংজ্ঞায়িত করা হয় কালেক্টর কারেন্ট (\(I_C\)) এবং এমিটার কারেন্টের (\(I_E\)) অনুপাত হিসেবে।🧐

গাণিতিকভাবে, \(\alpha = \frac{I_C}{I_E}\)।

যেহেতু কালেক্টর কারেন্ট সবসময় এমিটার কারেন্টের চেয়ে কম হয় (কিছু ইলেকট্রন বেস অঞ্চলে হারিয়ে যায়), তাই \(\alpha\) এর মান সবসময় 1 এর চেয়ে কম হবে।📉

সাধারণত, সিলিকন ট্রানজিস্টরের জন্য \(\alpha\) এর মান 0.95 থেকে 0.99 এর মধ্যে থাকে।👍
