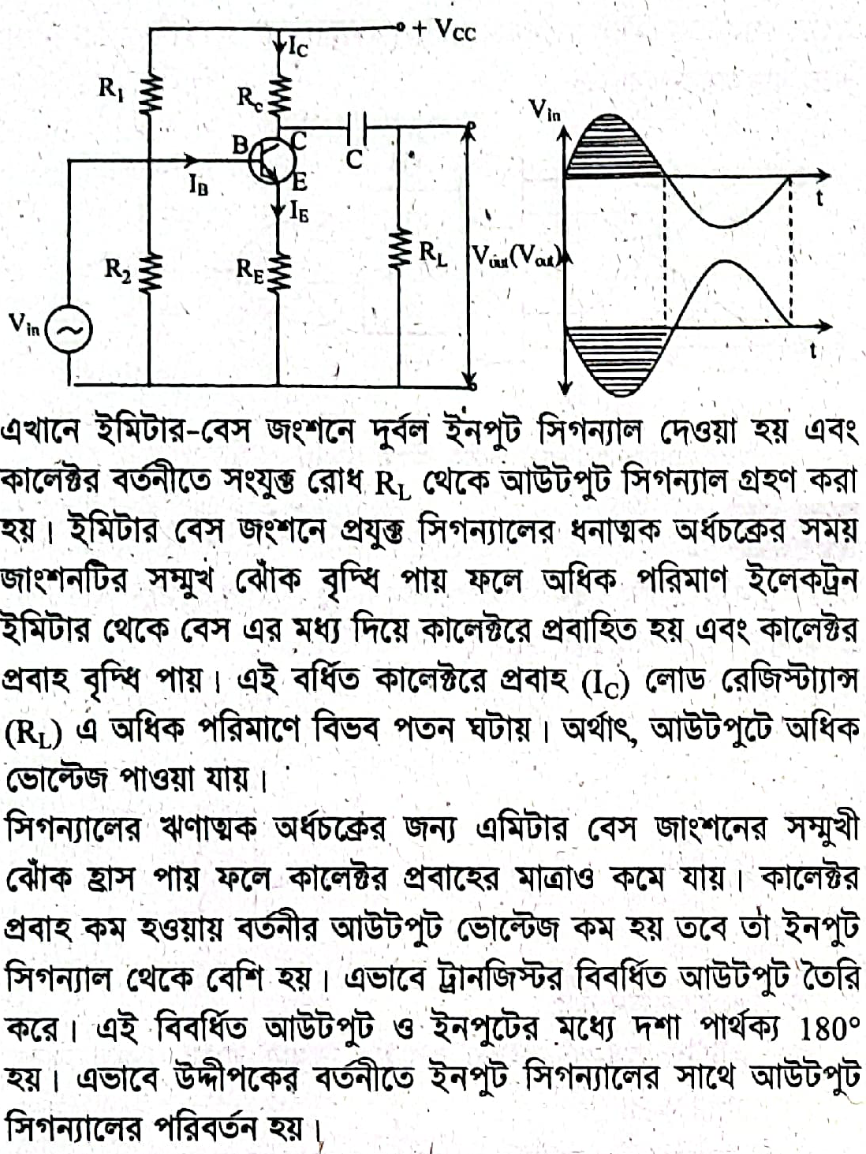

নিচের চিত্রে একটি ট্রানজিস্টর দেখানো হলো-

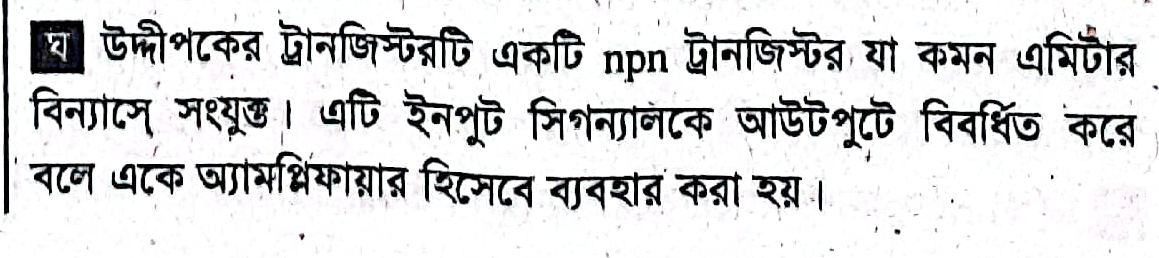

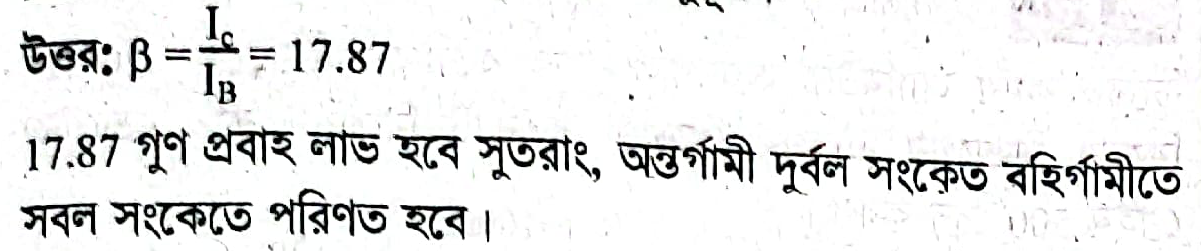

অন্তর্গামীতে একটি দুর্বল সংকেত বর্হিগামীতে একটি সবল সংকেতে পরিণত হয়- উদ্দীপকের আলোকে উক্তিটির যথার্থতা বিচার করো।
A.
B.
C.
D.
Explanation:
Similar to-
Related Questions (Any University/Year)
- ট্রানজিস্টরের কোন অংশটি সবচেয়ে কম ডোপিং করা উচিত?
- ট্রানজিস্টরের ভূমি প্রবাহ 30 μA পরিবর্তন করলে যদি সংগ্রাহক প্রবাহ 3.0 mA পরিবর্তন হয় তাহলে প্রবাহ লাভ কত?
- ট্রানজিস্টর মূলত কি হিসাবে ব্যবহৃত হয়?
- FET কোন ধরনের ডিভাইস?
- বর্তনীর প্রবাহ লাভ নির্ণয় করো।
- ট্রাঞ্জিস্টরে হিট সিঙ্ক কেন ব্যবহৃত হয়?
- কমন কালেক্টর অ্যামপ্লিফায়ার এ ইনপুট ও আউটপুট সিগনালের মধ্যাকার দশা পার্থক্য কত?
- একটি সাধারণ ভূমি ট্রানজিষ্টারে সংগ্রাহক প্রবাহ 0.85 A এবং ভূমি প্রবাহ 0.05mA।প্রবাহ বিবর্ধক গুনক কত?
- একটি কমন নিঃসরক ট্রানজিস্টর সংযোগে নিঃসরক প্রবাহ 0.85mA এবং বেস প্রবাহ 0.05mA। α এর মান নির্ণয় কর।
- ট্রানজিস্টরের উপযোগীতা নয় কোনটি?
- উদ্দীপকের ডিভাইসটি দিক পরিবর্তী সংকেতের বিস্তার বৃদ্ধি করে- বিশ্লেষণসহ বিচার কর।
- একটি এসি জেনারেটর যান্ত্রিক ত্রুটির কারণে পূর্ণ চক্রের অর্ধেক ঘড়ির কাটার দিকে, অর্ধেক ঘড়ির কাটার বিপরীত দিকে ঘুরতে লাগলো। যদি সময়ের সাথে তড়িৎ প্রবাহের গ্রাফ আঁকা হয় তাহলে গ্রাফটি হবে-
- একটি ট্রানজিস্টরের বেস-ইমিটার বায়াসিং কি রকম হওয়া উচিত? ব্যাখ্যা কর।
- 0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহূত হয়। সিগন্যালটি ইনপুটে মুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন 10μA ।প্রদত্ত ট্রানজিস্টর এর সাহায্যে উদ্দীপকে উল্লেখিত সিগন্যালটি বিবর্ধিত করা যাবে কি? গাণিতিকভাবে যাচাই কর।
- রেকটিফায়ার হিসেবে ডায়োড কোন ধরনের রূপান্তর করে?
- একটি ট্রানজিস্টরের (I_c = 5~mA) এবং (I_{B}=100mu A) হলে (eta) এর মান কত?
- কোন ট্রানজিস্টরের Ic = 0.95 mA ,IE = 1.0 mA। এর প্রবাহ বিবর্ধক গুণক কত?
- ট্রানজিস্টরে সবচেয়ে বেশি পুরু অংশ কোনটি?
- (I_{B}=0.05~mA,) (I_{c}=2) mA হলে, (eta=?)
- একটি আরোহী ট্রান্সফরমারে 200V সরবরাহ করে 4A তড়িৎ পাওয়া যায়। কুন্ডলীর পাকসংখ্যার অনুপাত 1:10 হলে ট্রান্সফরমারের মূখ্য কুন্ডলীতে বহিঃক্ষমতা কত?
- ট্রানজিস্টরের ক্ষেত্রে _ IC=IE - IB B=a/(1-a) a=B/(1+B)নিচের কোনটি সঠিক?
- A bipolar junction transistor is used as a common emitter amplifier. If base current is neglected. What will be the of α?
- নিম্নের কোন ডিভাইসের ইনপুট ইম্পিড্যান্স সবচেয়ে বেশি?
- একটি কমন বেস ট্রানজিস্টর বিন্যাস এমিটার প্রবাহ 1.25mA. এবং কালেক্টর প্রবাহ \(8 \times 10^{-4}\) A হলে বেস প্রবাহ কত হবে?
- একটি সাধারণ নিঃসারক সংযোগ এ যথাক্রমে 0.95V এবং 1.15V প্রয়োগ করা হলে 10 mA এবং 30 mA ভূমি প্রবাহ পাওয়া যায়। প্রবাহ লাভ 74 এবং রোধ 120ohm। ট্রানজিস্টর সংযোগটি একটি বিবর্ধক হিসেবে কাজ করবে- যথাযথ বর্তনীর সাহায্যে ব্যাখ্যা করো।
- একমুখী বিদ্যুৎ প্রবাহের কম্পাংক কত?
- এমপ্লিফায়ারের কাজ কি?
- ট্রানজিস্টরের সার্কিট সংযোগের বেলায় কোনটি বহুল ব্যবহ্রত?
- একটি কমন এমিটার ট্রানজিস্টারের \( \beta =100 \) এবং \( I_B = 50 \mu A \) হলে \( \alpha \) কত?
- নিম্নের চিত্রগুলো ট্রানজিস্টরকে ব্যবহার করা যায়-
- কোনো কমন ইমিটার ট্রানজিস্টরের পীঠ প্রবাহ 0.02mA ও সংগ্রাহক প্রবাহ 1mA হলে এর β=?
- n-p-n ট্রানজিস্টরের p-n জংশনে তড়িৎ প্রবাহ 400mA থেকে 410 mA পর্যন্ত এবং বিভব পার্থক্য 2 V থেকে 2.55 V পর্যন্ত বৃদ্ধি পায়। একে সাধারণ নিঃসারক জাংশনে 45 Ω লোড রোধের সাথে যুক্ত করলে প্রবাহ লাভ হয় 80। ট্রানজিস্টরের গতীয়রোধ নির্ণয় করো।
- চিত্রে ট্রানজিস্টর দুটি লক্ষ কর: উদ্দীপকের ১নং ট্রানজিস্টরের নিঃসারক প্রবাহ নির্ণয় কর।
- পরিবর্ধক হিসেবে কাজ করার জন্য ট্রানজিস্টর এর শর্ত কোনটি?
- একটি ট্রানজিস্টরের কালেক্টর প্রবাহ 0.072A এবং বেইজ প্রবাহ 0.008 A। অপর একটি ট্রানজিস্টরের ইমিটার প্রবাহ 0.065 A এবং বেইজ প্রবাহ 0.005 A । প্রবাহ বিবর্ধক হিসেবে কোন ট্রানজিস্টরটি বেশি উপযোগী? বিশ্লেষণ করো।
- ট্রানজিস্টারের বেস অংশ পাতলা হয় কেন? ব্যাখ্যা দাও।
- চিত্রে p-n জাংশনের I-V লেখচিত্র দেখানো হয়েছে:লেখচিত্রের AB ও ACD অংশে বিভব পার্থক্যের সাথে তড়িৎ প্রবাহের ভিন্নতার কারণ বিশ্লেষণ করো।
- একটি ট্রানজিস্টরের বিবর্ধন গুণাংক 0.875 এবং নিঃসারক প্রবাহ 8 mA হলে সংগ্রাহক প্রবাহ কত?
- অ্যামপ্লিফায়ার হিসাবে ব্যাবহার হয়-
- একটি ট্রানজিস্টর বর্তনীর সাহায্যে 1250 গুণ বেশি বিবর্ধিত করার লক্ষ্যে বর্তনীতে ইনপুট 35 Ω এবং লোডে 85 Ω ব্যবহার করা হলো। বর্তনীটির ভূমিতে 50A প্রয়োগ করে সংগ্রাহক 50 mA পাওয়া যায়।ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় কর?
