একটি ট্রানজিস্টরের বিবর্ধন গুণাংক 0.875 এবং নিঃসারক প্রবাহ 8 mA হলে সংগ্রাহক প্রবাহ কত?

একটি ট্রানজিস্টরের বিবর্ধন গুণাঙ্ক 0.875 এবং নিঃসারক প্রবাহ 8 mA হলে ??ংগ্রাহক প্রবাহ কত?

1. 5 mA (Incorrect)
2. 7 mA (Correct)
3. 9 mA (Incorrect)
4. 0.7 mA (Incorrect)

ট্রানজিস্টর (Transistor)

ট্রানজিস্টর হলো একটি অর্ধপরিবাহী যন্ত্র যা বৈদ্যুতিক সংকেত এবং শক্তিকে বিবর্ধিত বা সুইচ করার জন্য ব্যবহৃত হয়। এটি আধুনিক ইলেকট্রনিক্সের অন্যতম গুরুত্বপূর্ণ উপাদান। ট্রানজিস্টরের প্রধানত তিনটি টার্মিনাল থাকে: নিঃসারক (Emitter - E), ভিত্তি (Base - B), এবং সংগ্রাহক (Collector - C)।

বিবর্ধন গুণাঙ্ক (Amplification Factor বা α)

সাধারণ নিঃসারক সংযোগে (Common Emitter Configuration), বিব???্ধন গুণাঙ্ক (α) হলো সংগ্রাহক প্রবাহ (I_C) এবং নিঃসারক প্রবাহের (I_E) অনুপাত। একে আলফা (α) দ্বারা প্রকাশ করা হয়।

α = I_C / I_E

সংগ্রাহক প্রবাহ (Collector Current - I_C)

সংগ্রাহক প্রবাহ হলো সেই প্রবাহ যা ট্রানজিস্টরের সংগ্রাহক টার্মিনাল দিয়ে প্রবাহিত হয়। আমরা বিবর্ধন গুণাঙ্কের সূত্র ব্যবহার করে সংগ্রাহক প্রবাহ নির্ণয় করতে পারি।

I_C = α × I_E

প্রদত্ত মান

প্রশ্নানুসারে,

• বিবর্ধন গুণাঙ্ক (α) = 0.875
• নিঃসারক প্রবাহ (I_E) = 8 mA
• সংগ্রাহক প্রবাহ (I_C) = ? (নির্ণয় করতে হবে)

সংগ্রাহক প্রবাহ নির্ণয়

এখন আমরা বিবর্ধন গুণাঙ্কের সূত্রে মানগুলো বসিয়ে I_C এর মান বের করব:

I_C = 0.875 × 8 mA

I_C = 7 mA

ফলাফল

সুতরাং, ট্রানজিস্টরের সংগ্রাহক প্রবাহ 7 mA।

বিকল্পগুলোর বিশ্লেষণ

এখন আমরা বিকল্পগুলো বিশ্লেষণ করে দেখব কোনটি সঠিক:

1. 5 mA (Incorrect)
2. 7 mA (Correct)
3. 9 mA (Incorrect)
4. 0.7 mA (Incorrect)

সিদ্ধান্ত

উপরের হিসাব থেকে দেখা যাচ্ছে যে, ট্রানজিস্টরের সংগ্রাহক প্রবাহ 7 mA।

টেবিলের মাধ্যমে উপস্থাপন

বিষয়টি আরও সহজে বোঝার জন্য একটি টেবিলের মাধ্যমে উপস্থাপন করা হলো:

গণনা

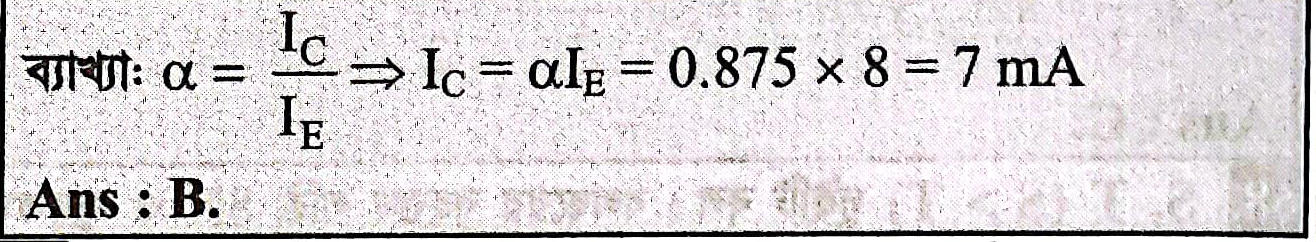

I_C = α × I_E

I_C = 0.875 × 8 mA

I_C = 7 mA

সঠিক উত্তর: B. 7 mA
