একটি সাধারণ নিঃসারক সংযোগ এ যথাক্রমে 0.95V এবং 1.15V প্রয়োগ করা হলে 10 mA এবং 30 mA ভূমি প্রবাহ পাওয়া যায়। প্রবাহ লাভ 74 এবং রোধ 120ohm।
ট্রানজিস্টর সংযোগটি একটি বিবর্ধক হিসেবে কাজ করবে- যথাযথ বর্তনীর সাহায্যে ব্যাখ্যা করো।
A.
B.
C.
D.

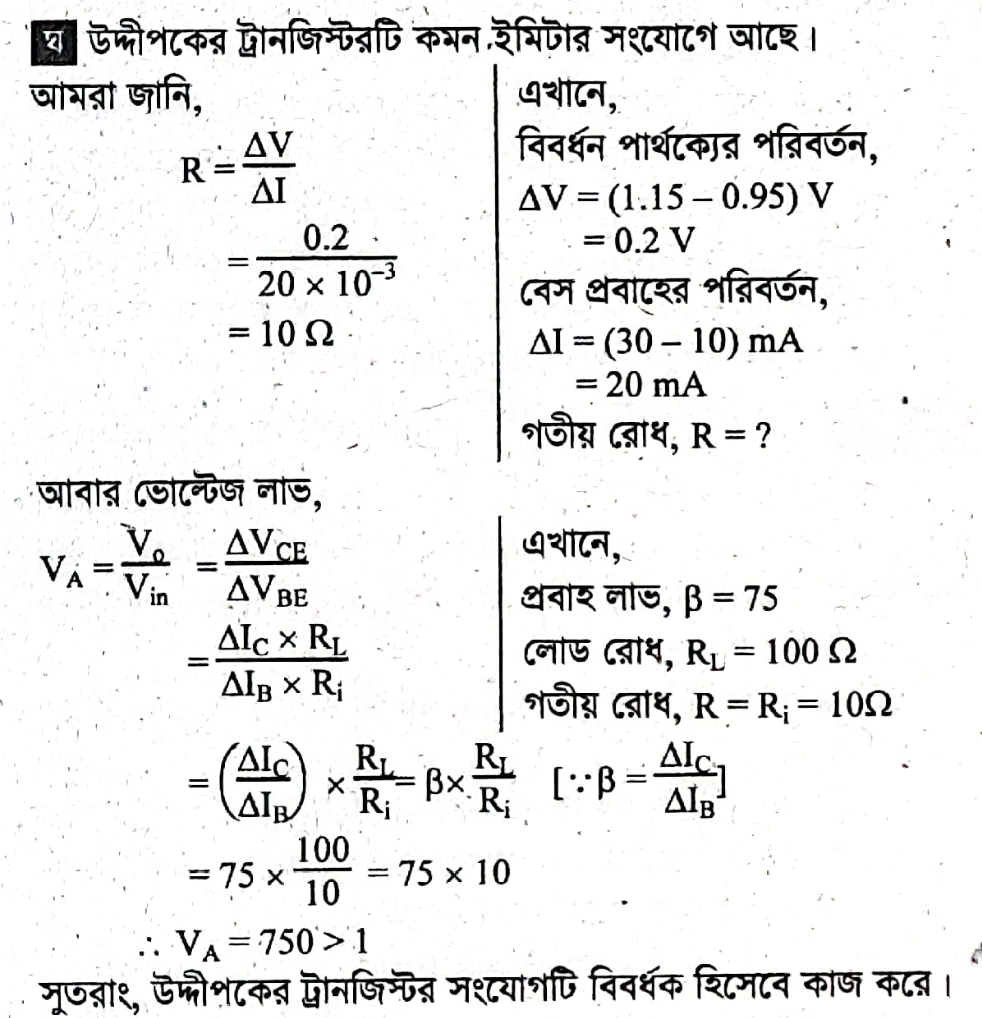

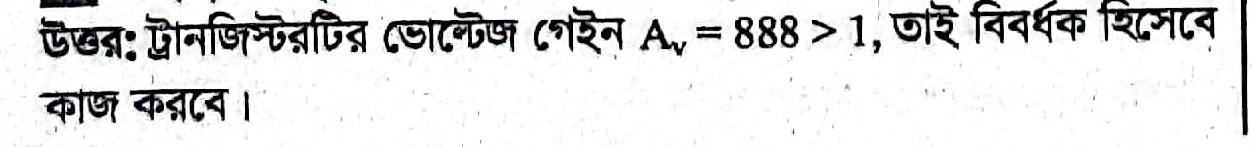

Explanation:
Similar to-
