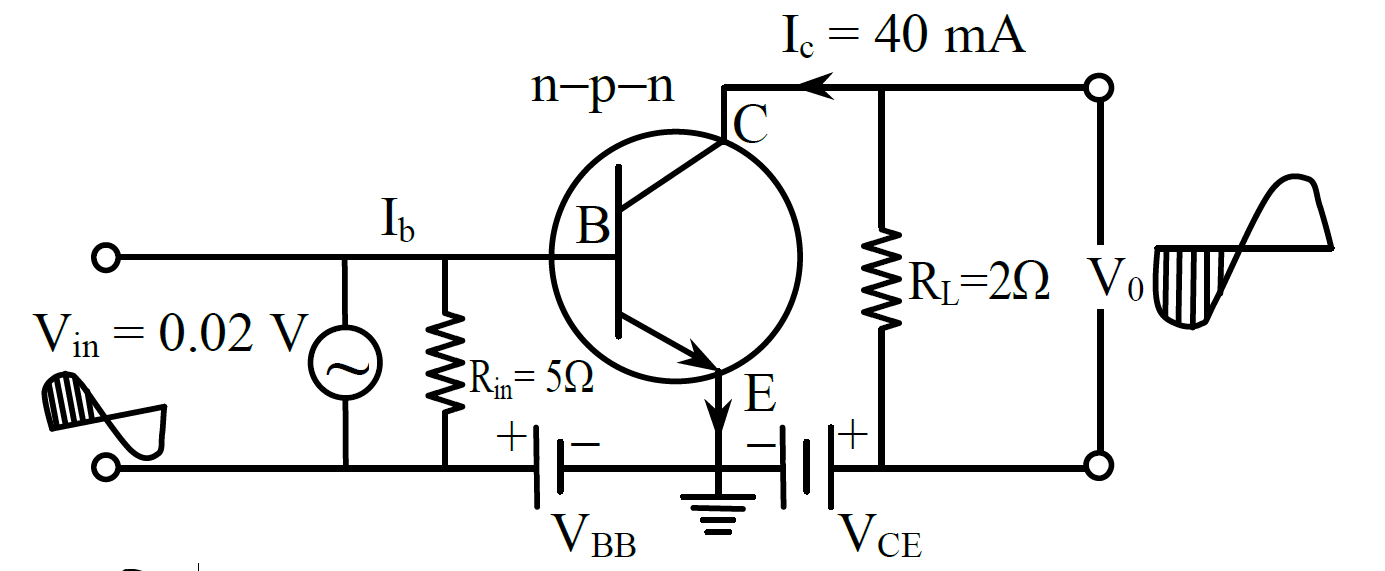

নিচে একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো:
উদ্দীপকের বর্তনী থেকে বিবর্ধিত সংকেত পাওয়া সম্ভব কিনা ভোল্টেজ গেইন নির্ণয়ের মাধ্যমে গাণিতিকভাবে দেখাও।
A.
B.
C.
D.

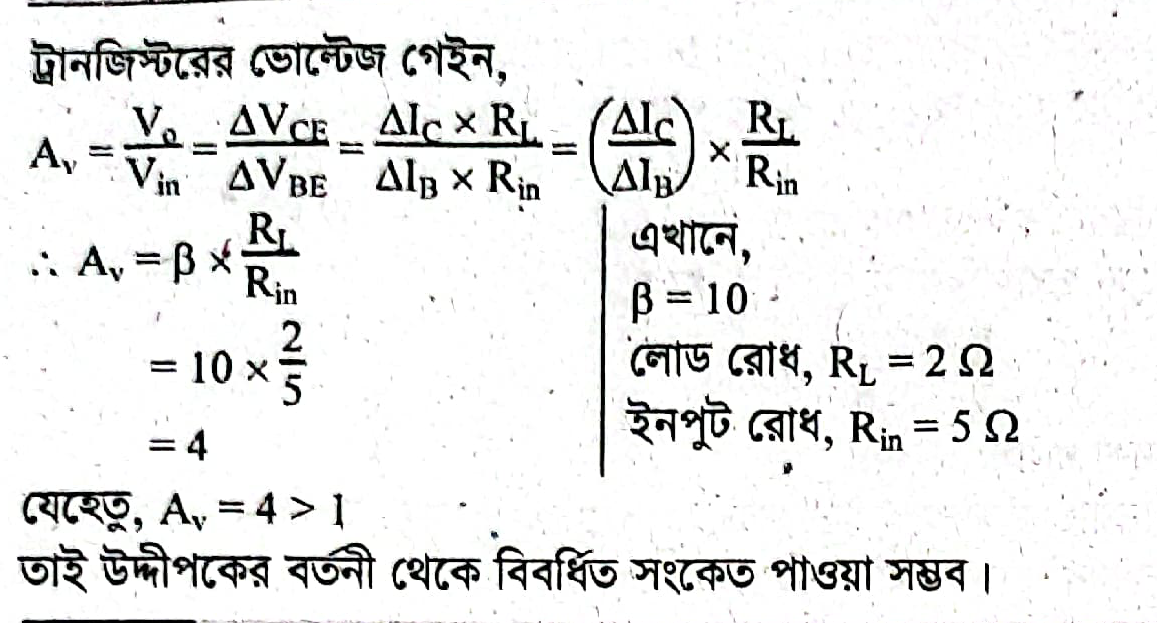

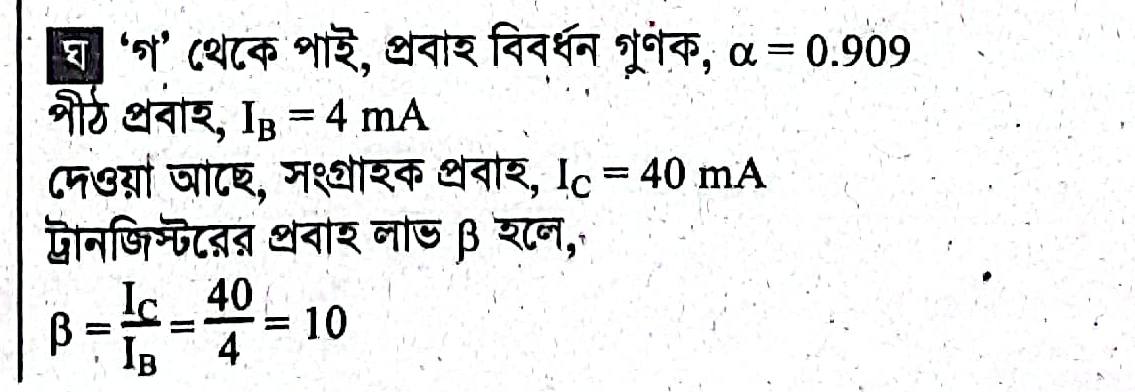

Explanation:
