একটি ট্রানজিস্টরের কালেক্টর প্রবাহ 0.072A এবং বেইজ প্রবাহ 0.008 A। অপর একটি ট্রানজিস্টরের ইমিটার প্রবাহ 0.065 A এবং বেইজ প্রবাহ 0.005 A ।
প্রবাহ বিবর্ধক হিসেবে কোন ট্রানজিস্টরটি বেশি উপযোগী? বিশ্লেষণ করো।
A.
B.
C.
D.

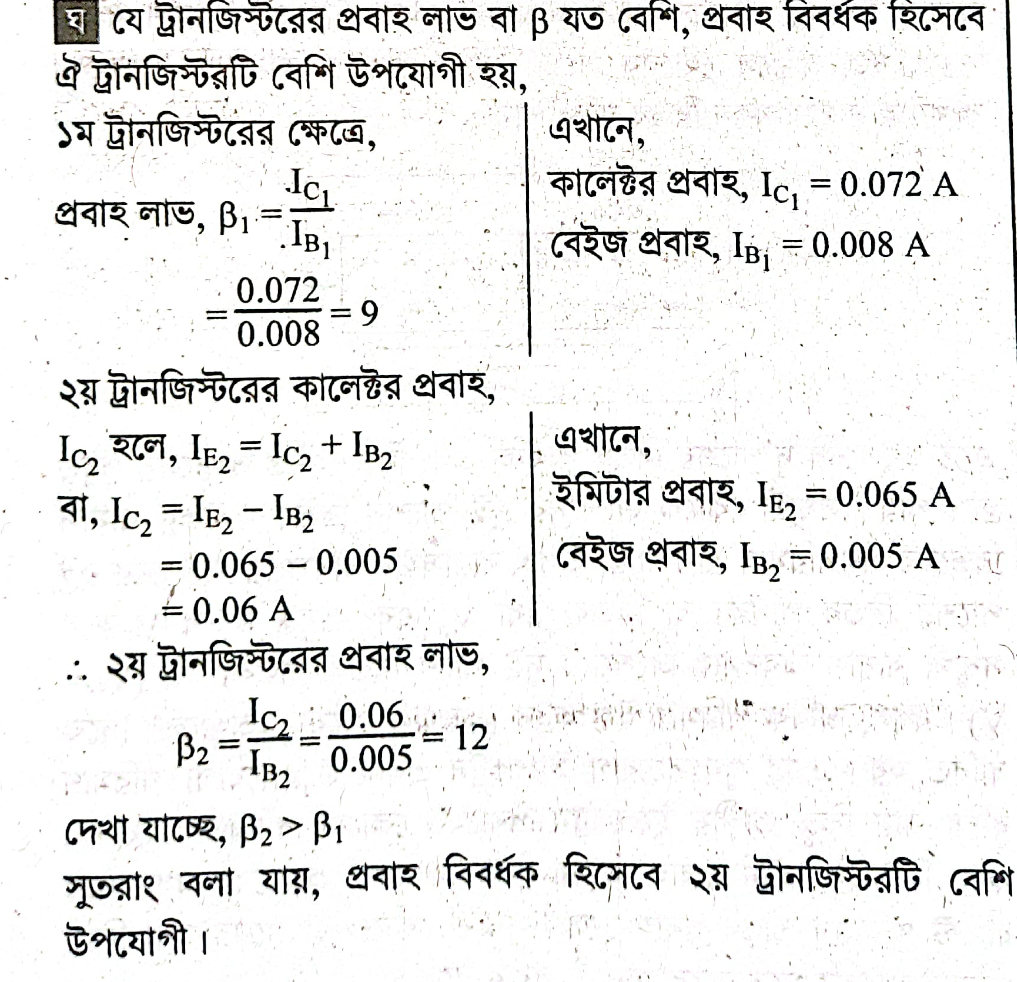

Explanation:
