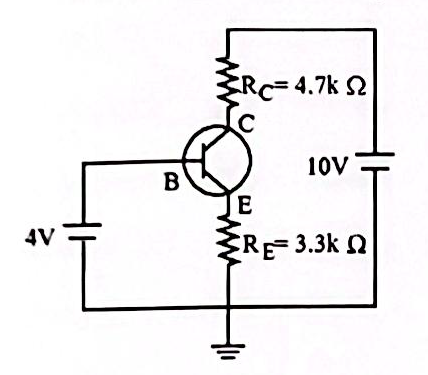

বর্তনীটির C বিন্দুর বিভব (Vc) নির্ণয় কর যখন ট্রানজিস্টরটি active mode এ ক্রিয়াশীল আছে (অর্থাৎ, বেইজ-এমিটার জাংশন সম্মুখী ঝোঁক এবং কালেকটর-বেইজ জাংশন বিমুখী ঝোঁক)। দেওয়া আছে, VBE = 0.7 V এবং β = 100.
A.
B.
C.
D.
qb5পদার্থবিজ্ঞান দ্বিতীয় পত্রসেমিকন্ডাক্টর ও ইলেক্ট্রনিক্সট্রান্জিস্টর (Topic Practice)qb5 - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥

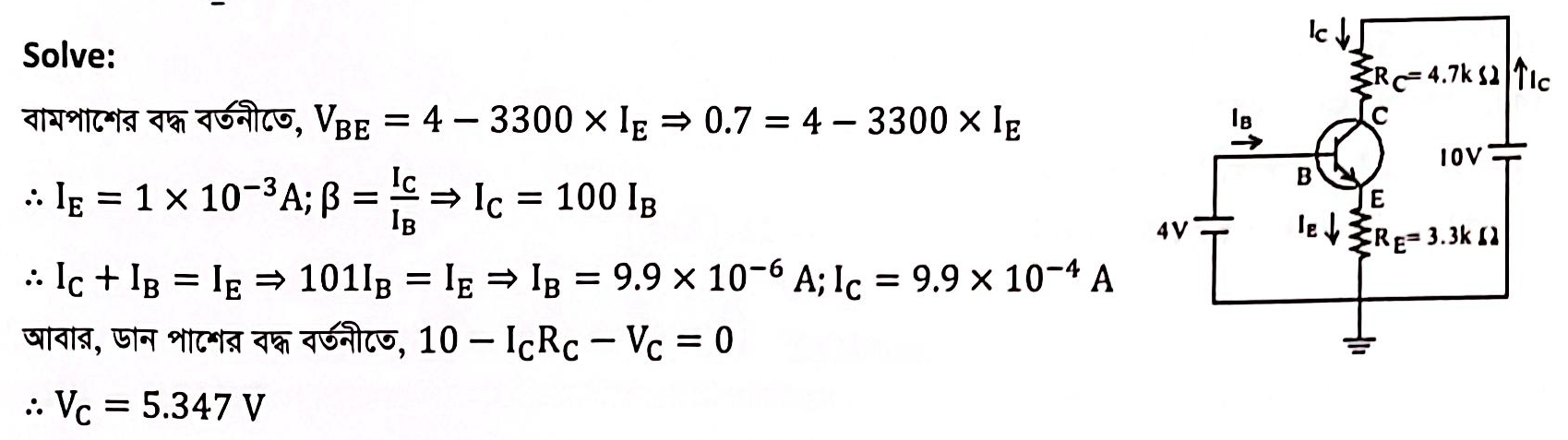

Explanation:
