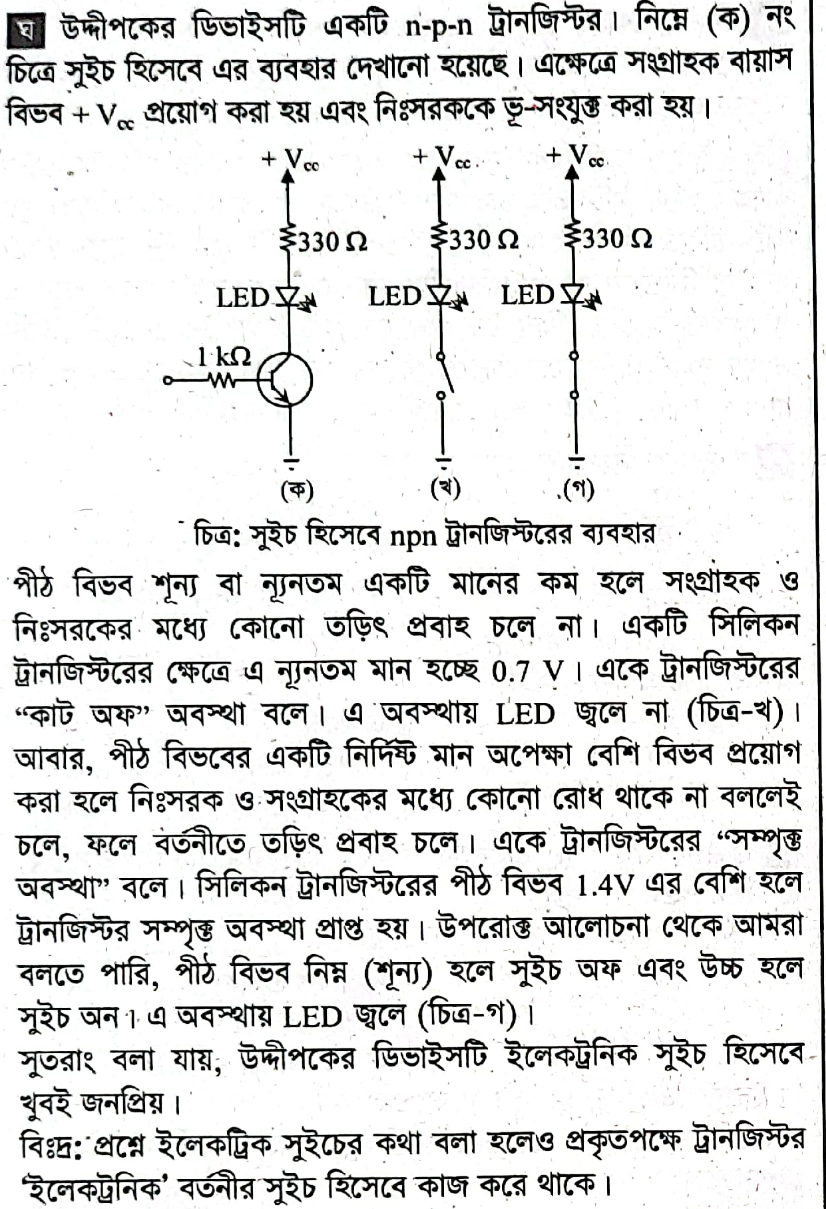

"উদ্দীপকের যন্ত্রটি তড়িৎ বর্তনীতে সুইচ হিসেবে খুবই বিখ্যাত" উক্তিটি ব্যাখা করো।
A.
B.
C.
D.
Explanation:
