একটি অ্যাম্পিয়ার বর্তনীর ভার রোধ 4500Ω। এই বর্তনীতে ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ ব্যবহার করা হয়েছে। বায়াসিং ভোল্টেজ 15mV হলে পীঠ প্রবাহের পরিবর্তন 30µA এবং সংগ্রাহক প্রবাহের পরিবর্তন 3mA পাওয়া যায়।
উদ্দীপকের তথ্য থেকে ভোল্টেজ লাভ নির্ণয় করা সম্ভব হবে কি? গাণিতিক মতামত দাও।
A.
B.
C.
D.

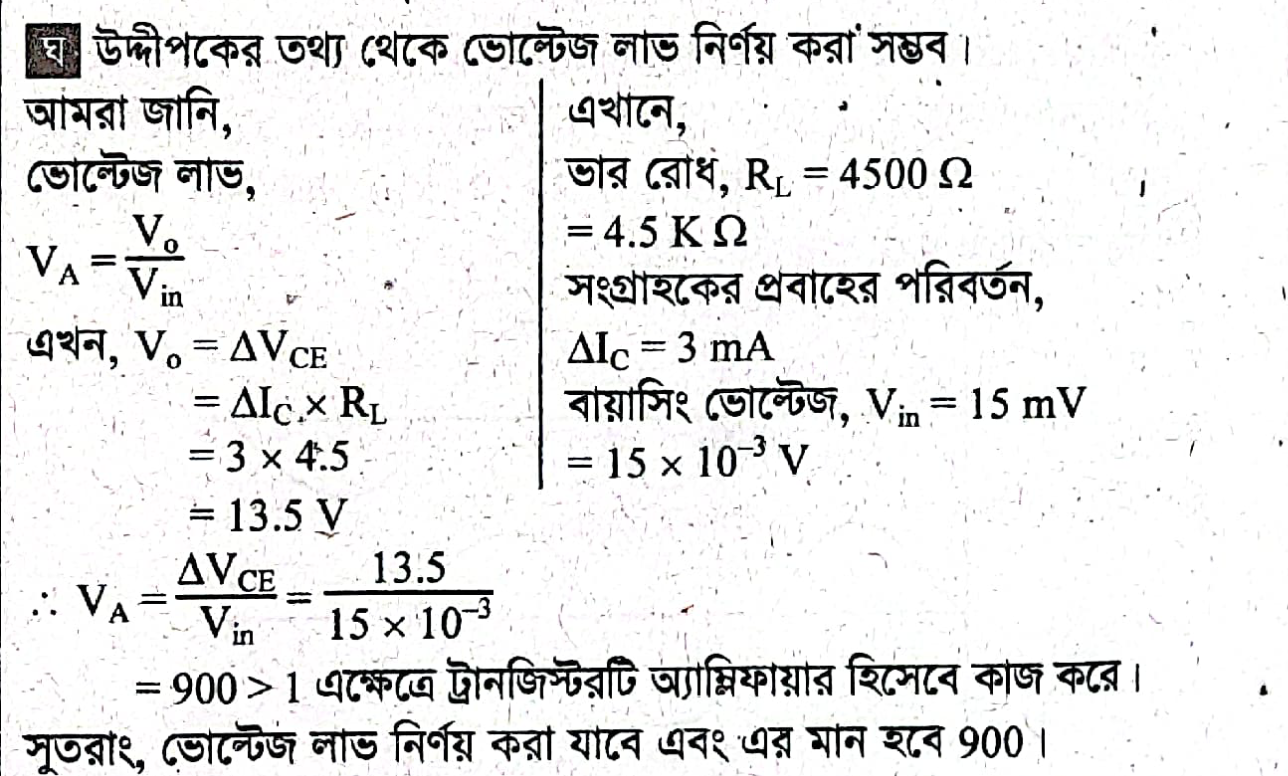

Explanation:
