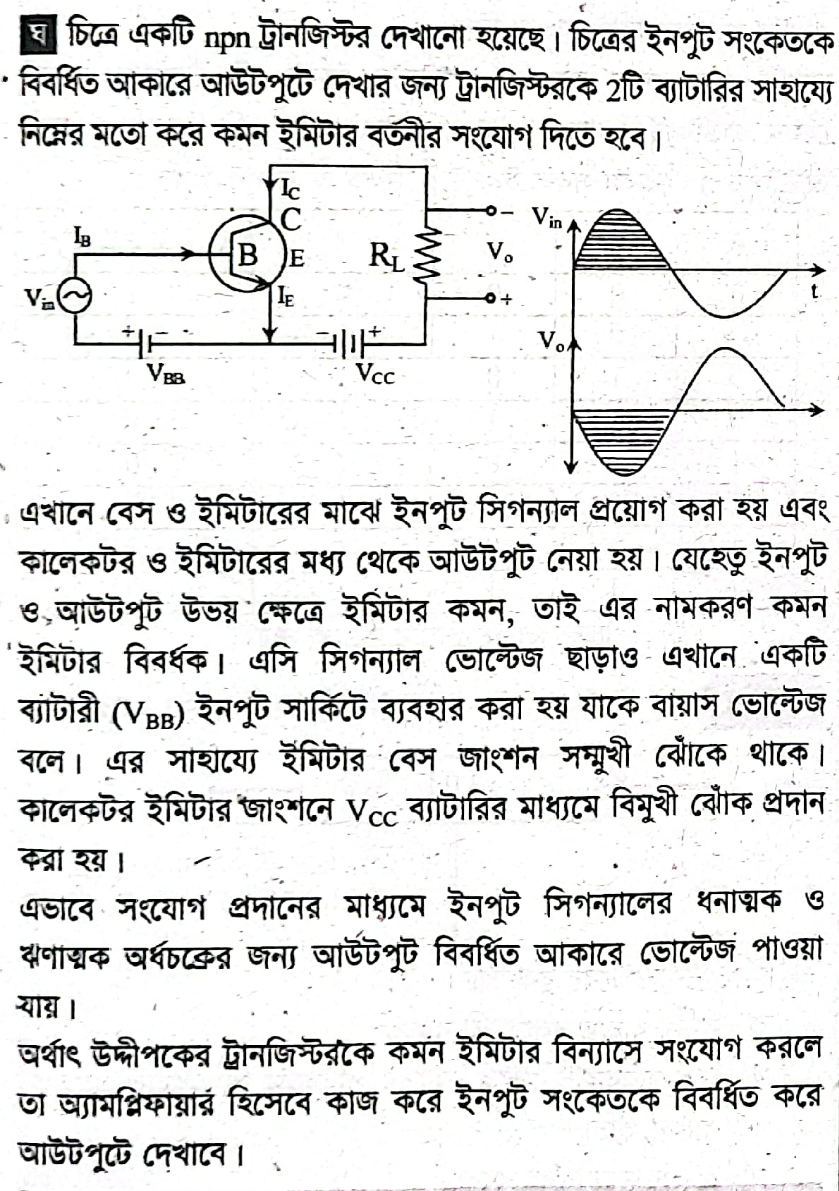

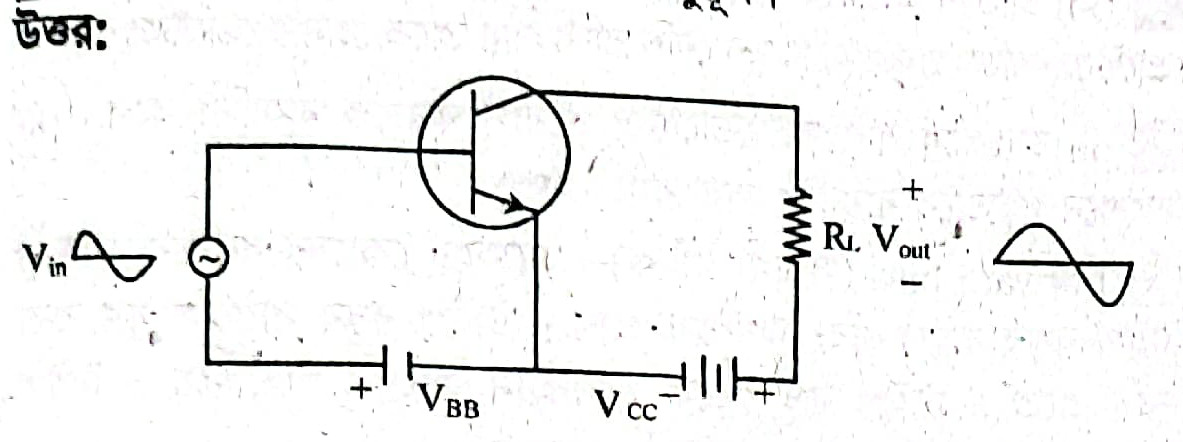

উপরের ট্রানজিস্টর অ্যাম্পলিফায়ার হিসেবে কাজ করে—যথাযথ চিত্রসহ ব্যাখা করো।
A.
B.
C.
D.
Explanation:
Similar to-
