মাহি ও রাহি ইলেকট্রনিকস দোকান থেকে দুটি n-p-n ট্রানজিস্টর কিনে আনে। মাহির ট্রানজিস্টরে ইনপুট ভোল্টেজ, ইনপুট রোধ, ভাররোধ এবং সংগ্রাহক প্রবাহ যথাক্রমে, 2V, 50Ω, 4Ωএবং 30 mA। অপরদিকে রাহির ট্রানজিস্টরে প্রবাহ লাভ, ইনপুট রোধbএবং ভার রোধ যথাক্রমে 8০, 40Ω এবং 60Ω।
মাহির ট্রানজিস্টরের ভোল্টেজ গেইন নির্ণয় কর।
A.
B.
C.
D.

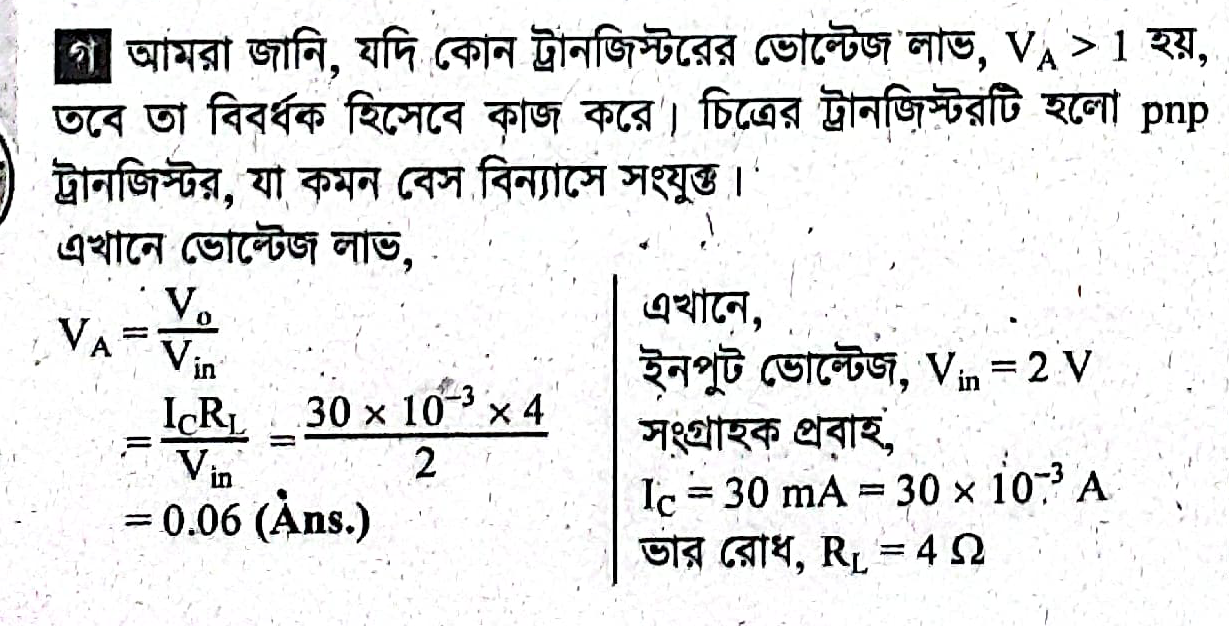

Explanation:
