একটি n-p-n সাধারন নিঃসারক ট্রানজিস্টরের বর্তনীতে গতীয় রোধ (R1) লোড রোধ ( R1) যথাক্রমে 55Ω ও 45Ω। বর্তনীতে সংগ্রাহক তড়িৎ প্রবাহ Ie = 5.4 mA ও প্রবাহ লাভ β= 80।
বর্তনীর নিঃসারক প্রবাহ (Ie) নির্ণয় করো।
A.
B.
C.
D.

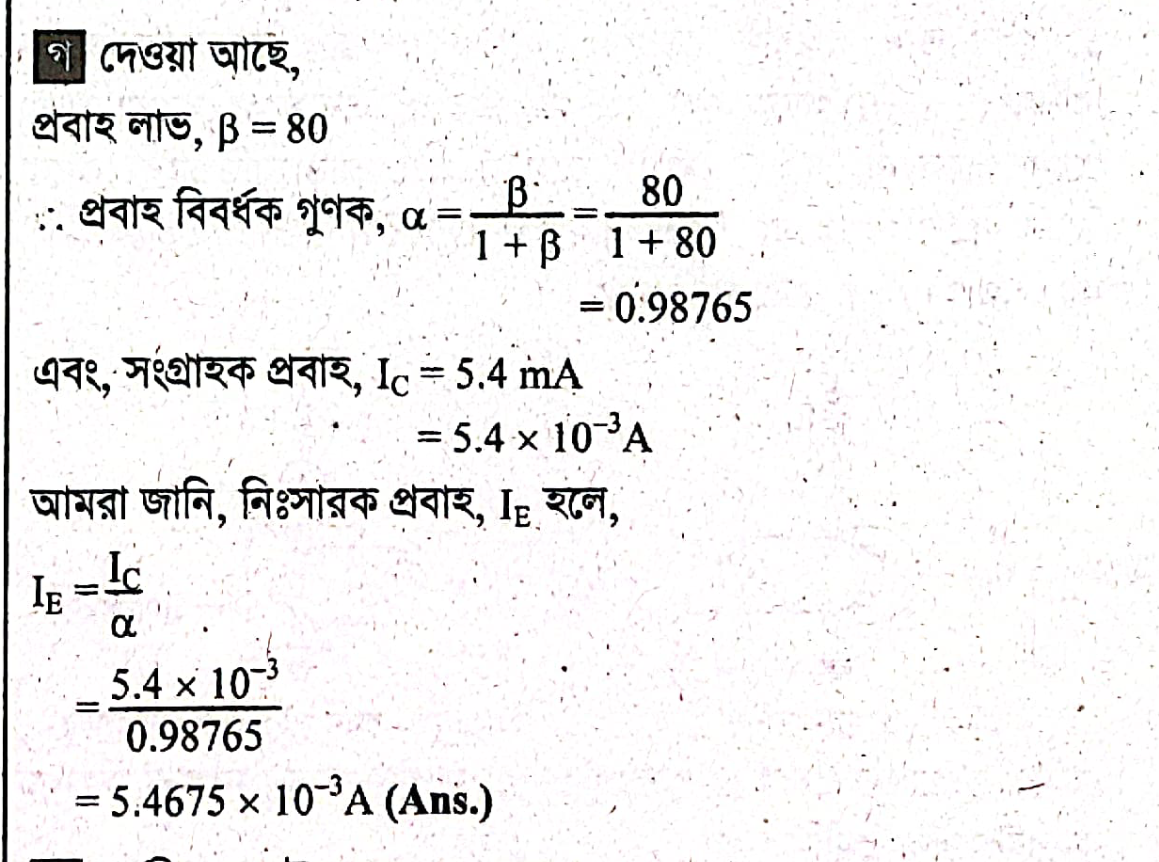

Explanation:
