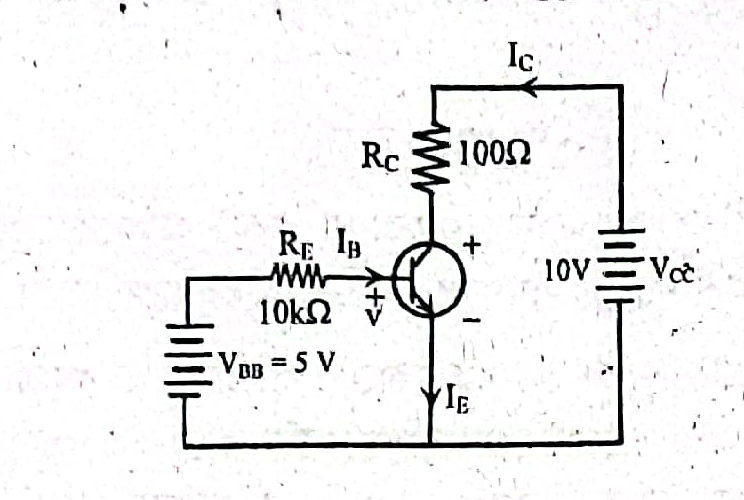

নিচের সার্কিটটি লক্ষ করো: VBE = 0.7V ও β = 150।
সংগ্রাহক কারেন্ট নির্ণয় কর।
A.
B.
C.
D.

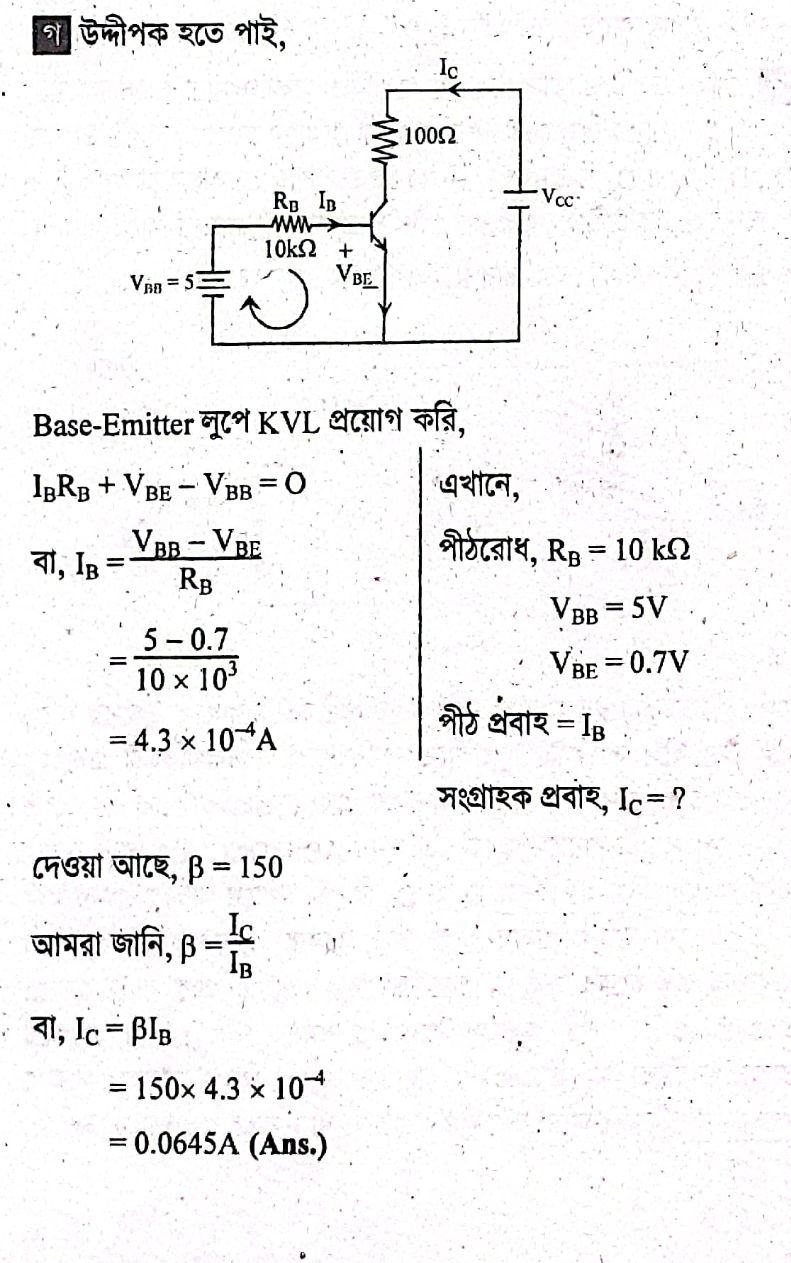

Explanation:
