কমন ইমিটার ট্রানজিস্টর সংযোগ 0.95 V ও 1.15 V বিভব প্রয়োগ করলে যথাক্রমে 10 mA ও 30 mA বেস প্রবাহ পাওয়া যায় । ট্রানজিস্টরটির প্রবাহ লাভ β=75 এবং লোড রোধ 100 Ω ।

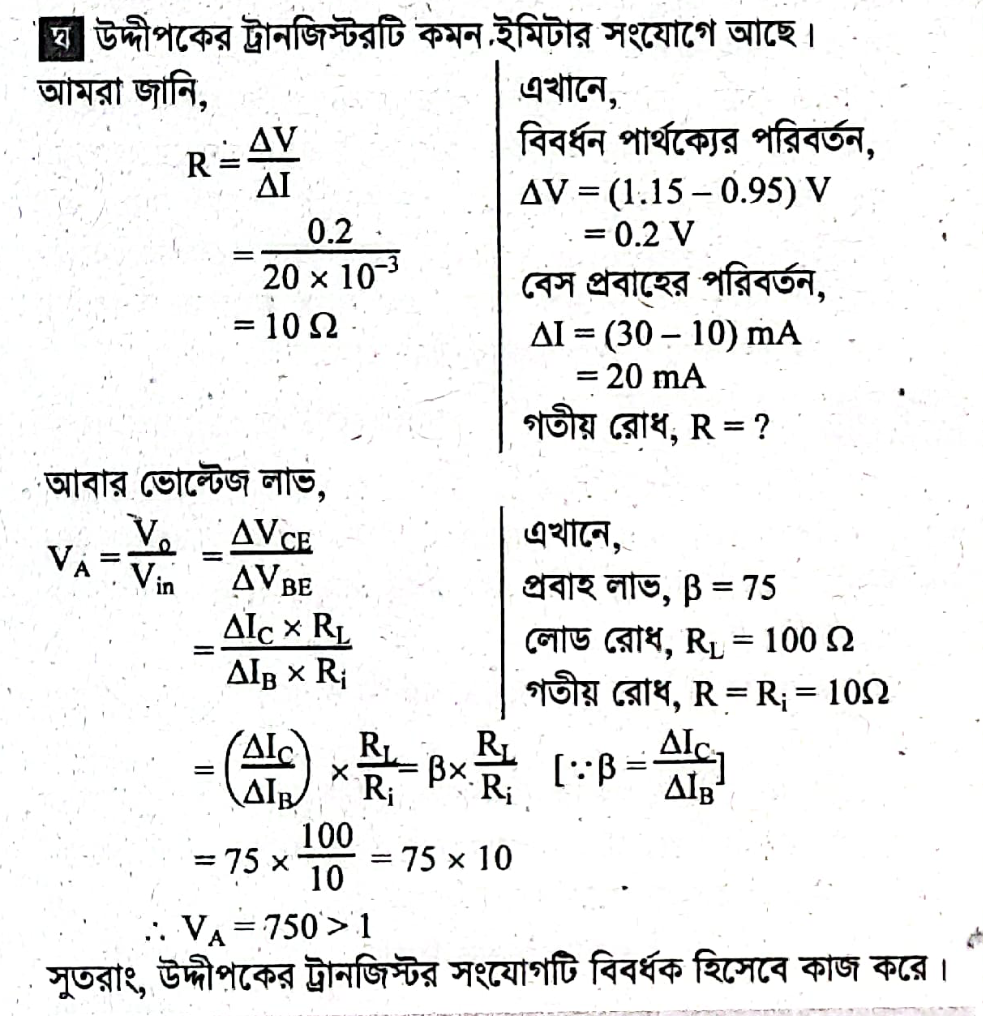

উদ্দীপকের ট্রানজিস্টর সংযোগটি বিবর্ধক হিসেবে কাজ করে-গানিতিকভাবে বিশ্লেষন কর ।
A.
B.
C.
D.
Explanation:
