কোনো ট্রানজিস্টরের বেস কারেন্ট 105 µA এবং কালেক্টর কারেন্ট 2.05 mA। বেস কারেন্টের 2.7 µA পরিবর্তনের ফলে কালেক্টর কারেন্টের প্রবাহ পরিবর্তন হলো 0.65 mA
বেস ও কালেক্টর কারেন্টের পরিবর্তনের ফলে β এর মান পূর্বের তুলনায় বৃদ্ধি পাবে কি-না? গাণিতিকভাবে ব্যাখ্যা কর।
A.
B.
C.
D.

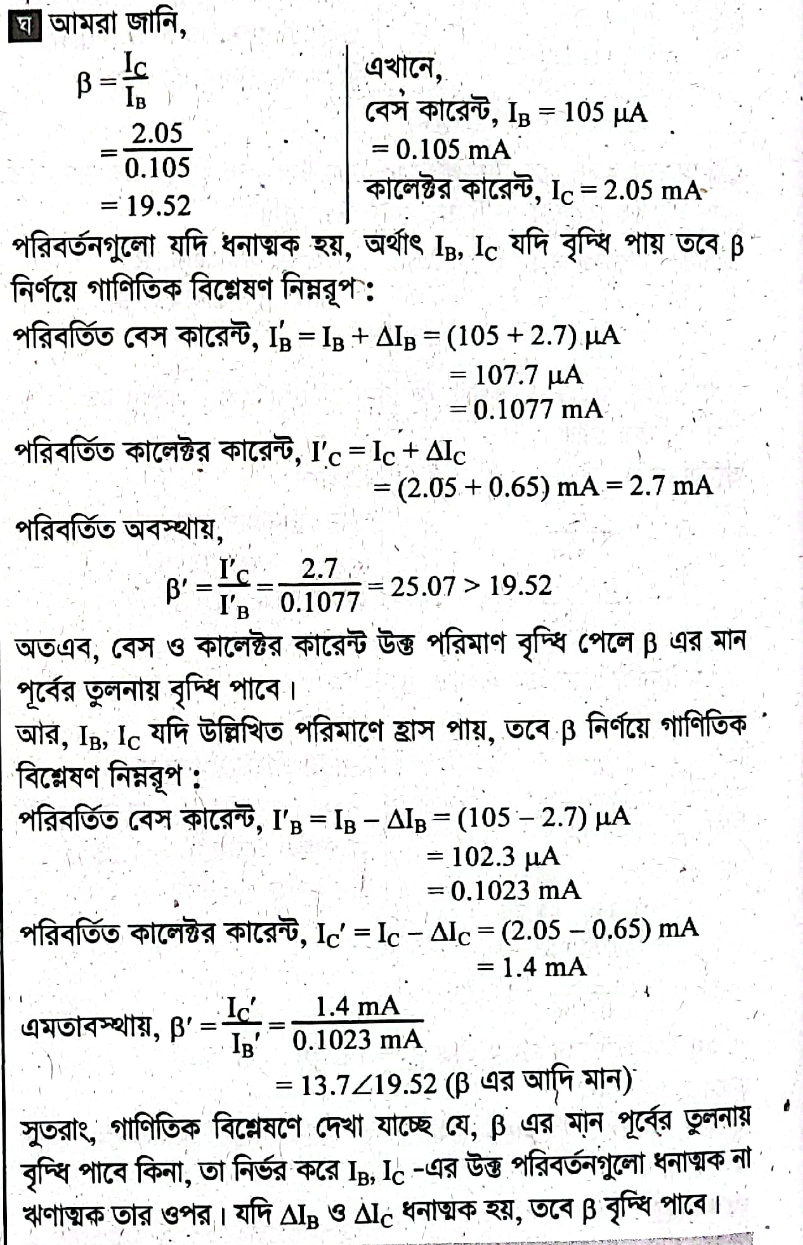

Explanation:
