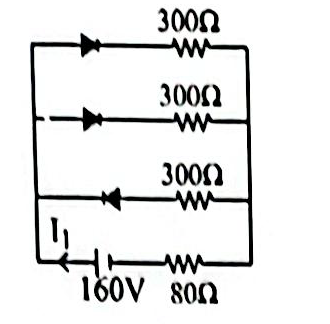

চিত্রে প্রতিটি ডায়োডের সম্মুখ ঝোঁকে রোধ 20 Ω এবং বিপরীত ঝোঁকে রোধ অসীম। I1 এর মান নির্ণয় কর।
A.
B.
C.
D.
qb5পদার্থবিজ্ঞান দ্বিতীয় পত্রসেমিকন্ডাক্টর ও ইলেক্ট্রনিক্সএন ও পি টাইপ সেমিকন্ডাক্টর ও ডায়োড (Topic Practice)qb5 - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥

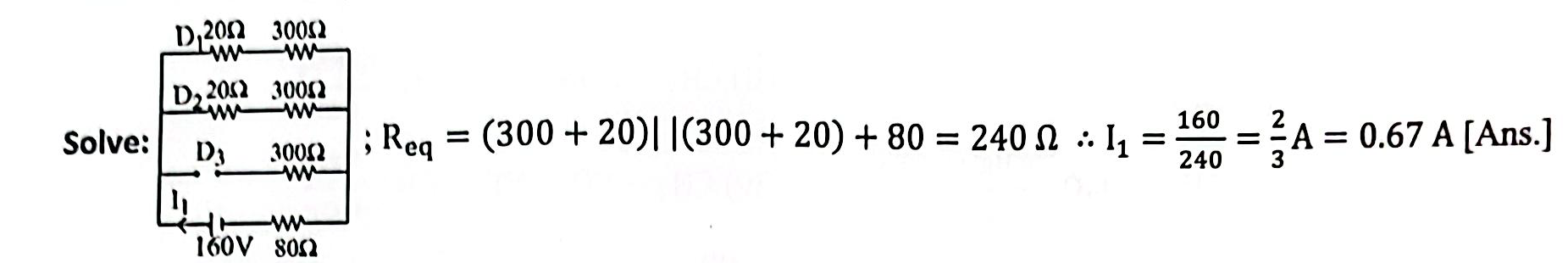

Explanation:
