নিচের চিত্রে প্রদর্শিত বর্তনীতে voltmeter এর পাঠ 5V, ammeter এর পাঠ 2A এবং বিদ্যুৎ প্রবাহের দিক তীর চিহ্নের মাধ্যমে প্রদর্শিত হয়েছে। E এর মান কত?
A. 29 V
B. 25 V
C. 23 V
D. 27 V
qb5পদার্থবিজ্ঞান দ্বিতীয় পত্রচল তড়িৎশান্ট, অ্যামিটার ও ভোল্টমিটার (Topic Practice)qb5 - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥
সঠিক উত্তরঃ
A.
29 V

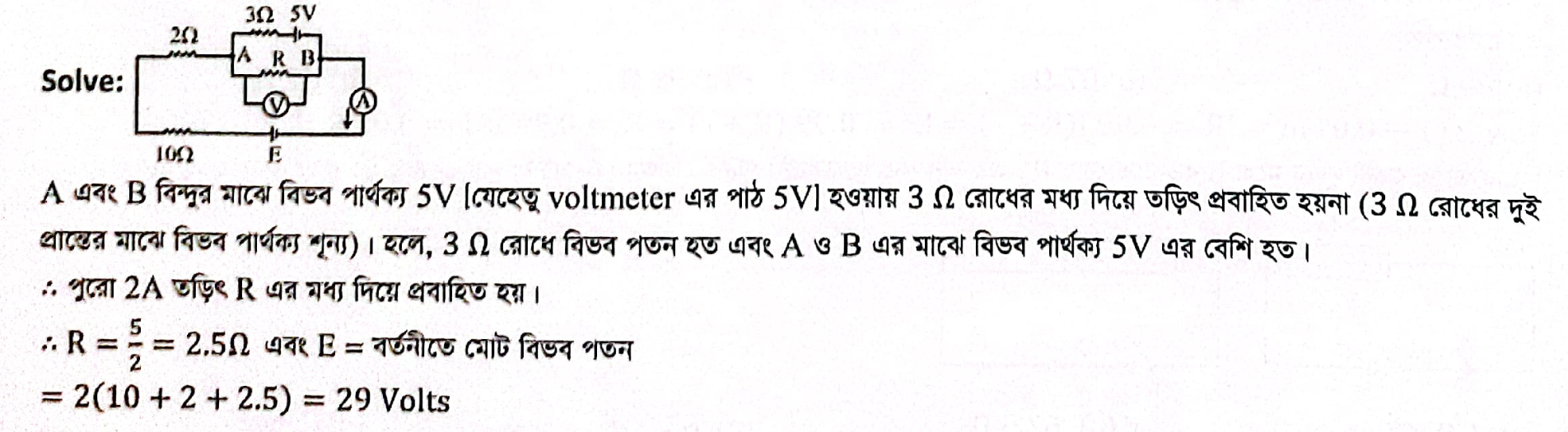

Explanation:
