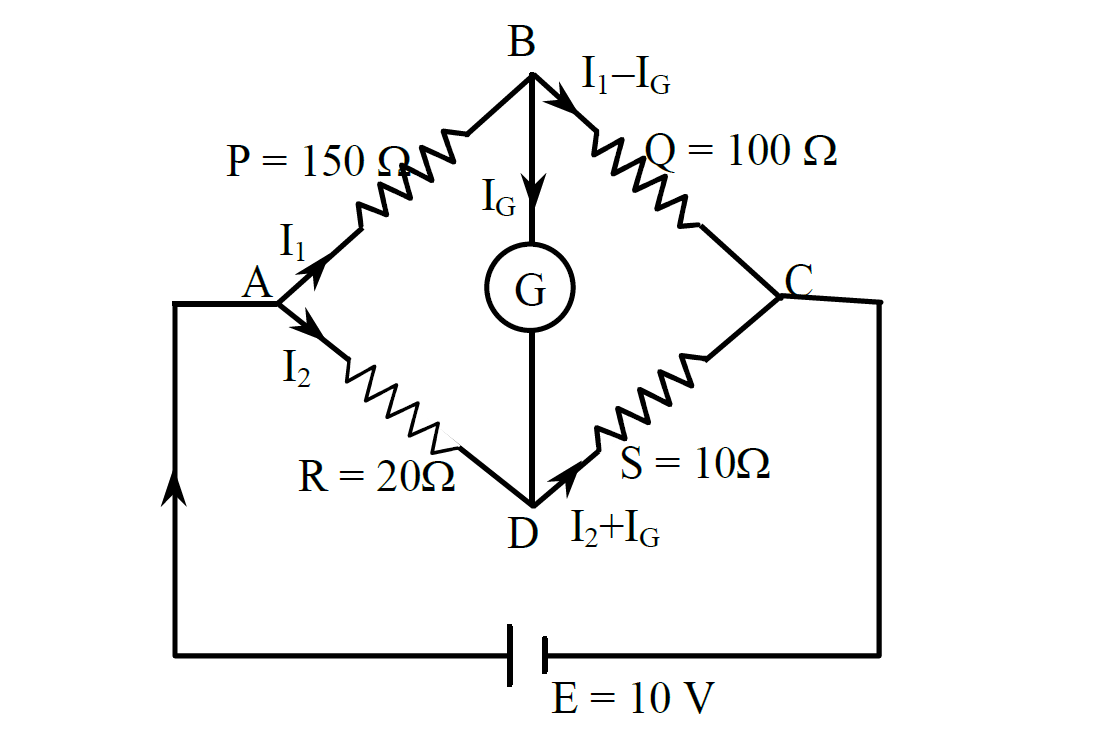

চিত্রটি লক্ষ কর :
Q রোধের সাথে কত মানের রোধ কীভাবে যুক্ত করলে ব্রীজটি সাম্যাবস্থা লাভ করবে?
A.
B.
C.
D.

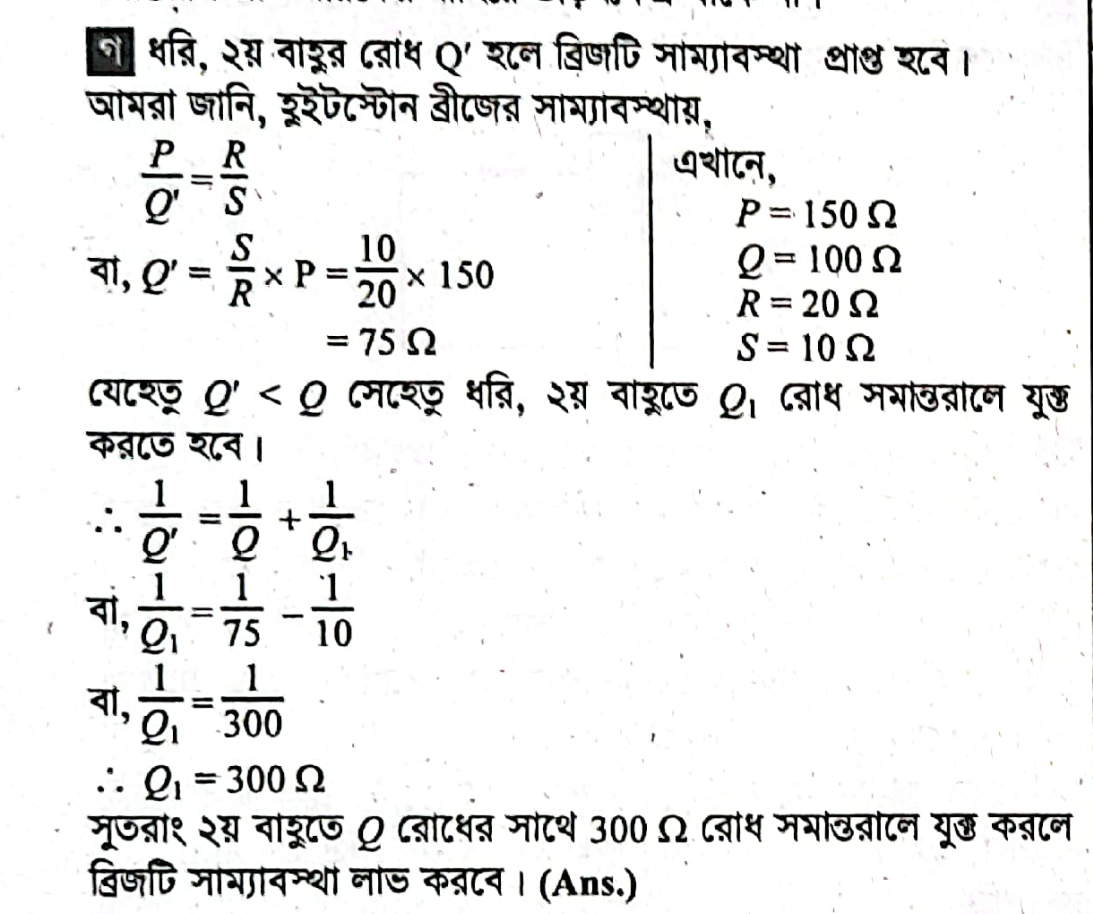

Explanation:
