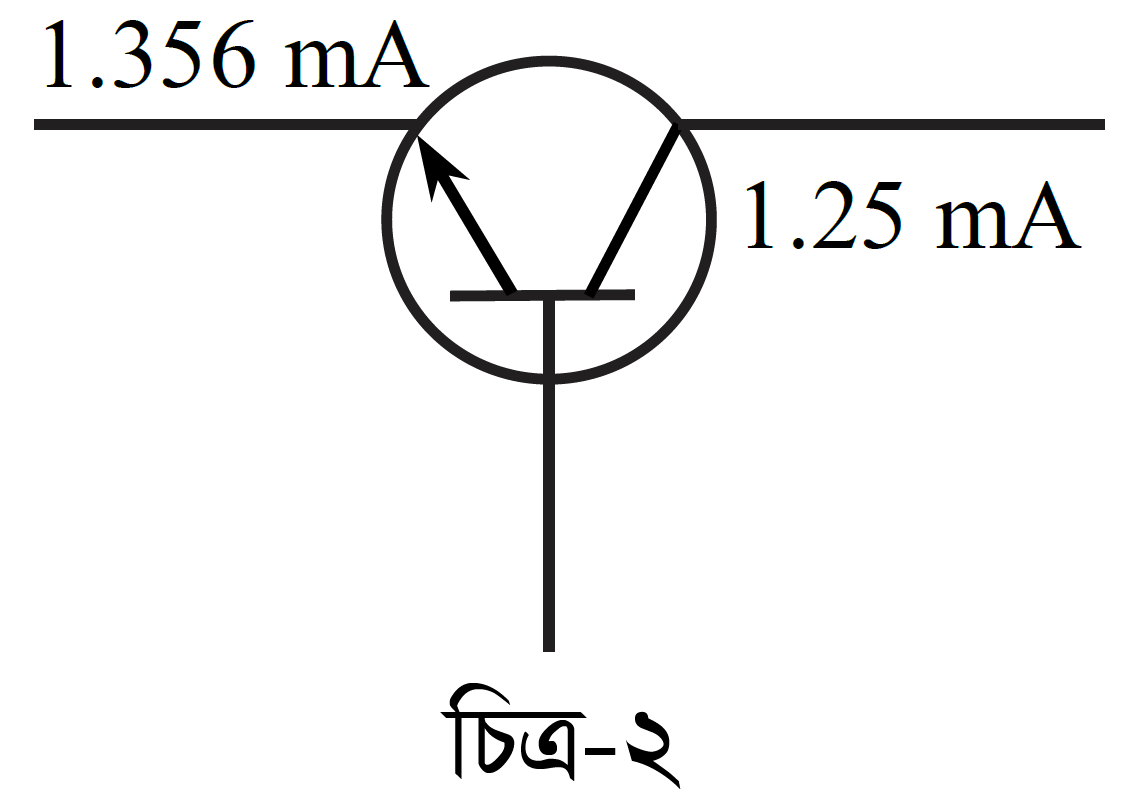

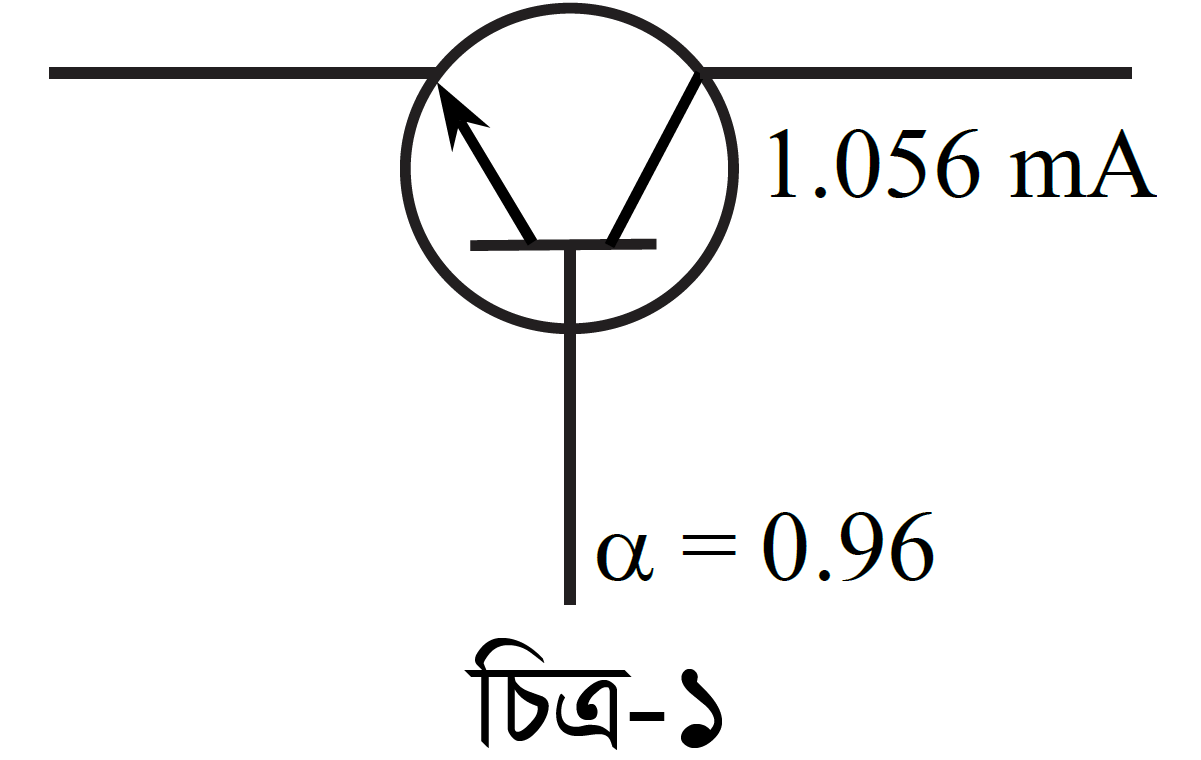

চিত্রে ট্রানজিস্টর দুটি লক্ষ কর:
বিবর্ধক হিসেবে উদ্দীপকের কোন ট্রানজিস্টরটি বেশি উপযোগী? গাণিতিক বিশ্লেষণ কর।
A.
B.
C.
D.

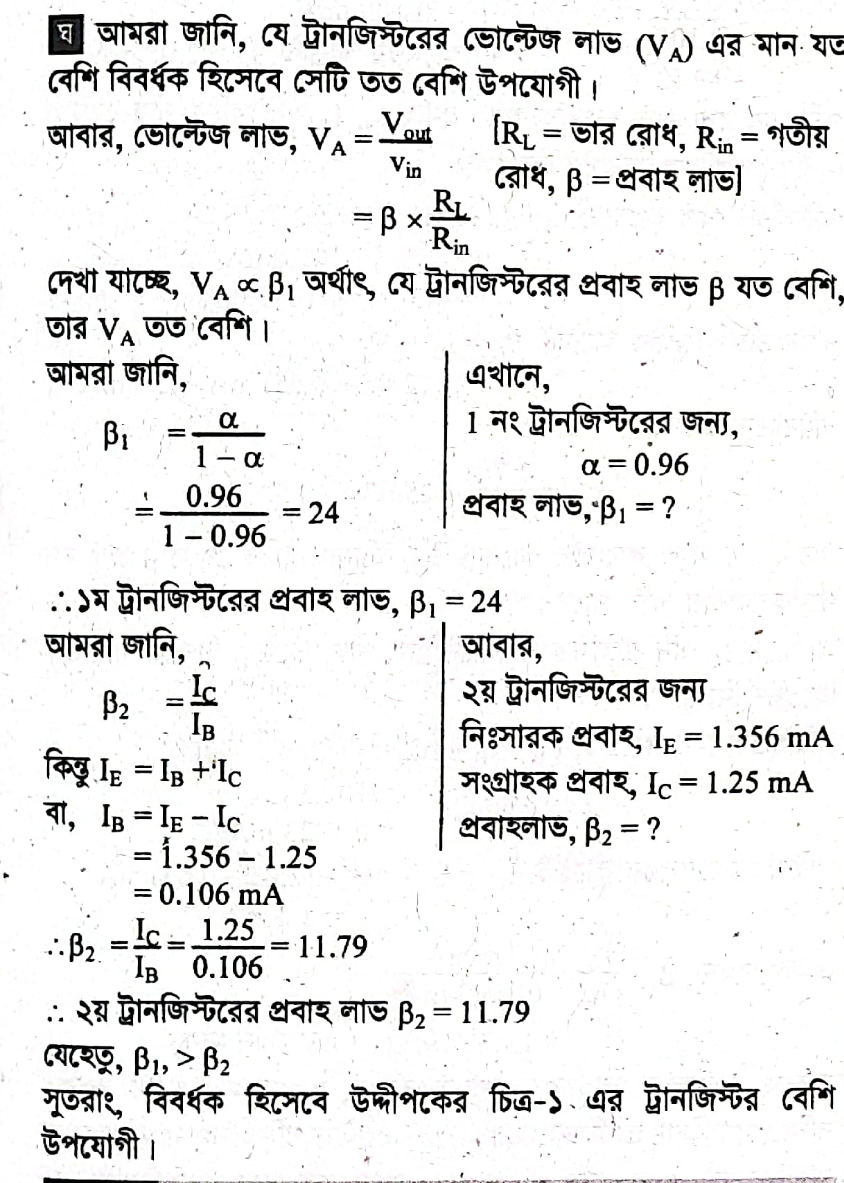

Explanation:
