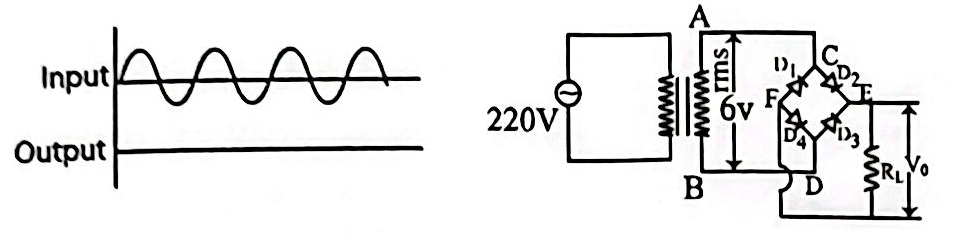

(a) আউটপুট ভোল্টেজের শীর্ষ মান কত?
(b) D2 ও D4 ডায়োডকে খুলে নিলে আউটপুট ভোল্টেজ কেমন হবে তা চিত্র এঁকে ব্যাখ্যা কর ।
A.
B.
C.
D.
qb5পদার্থবিজ্ঞান দ্বিতীয় পত্রসেমিকন্ডাক্টর ও ইলেক্ট্রনিক্সএন ও পি টাইপ সেমিকন্ডাক্টর ও ডায়োড (Topic Practice)qb5 - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥

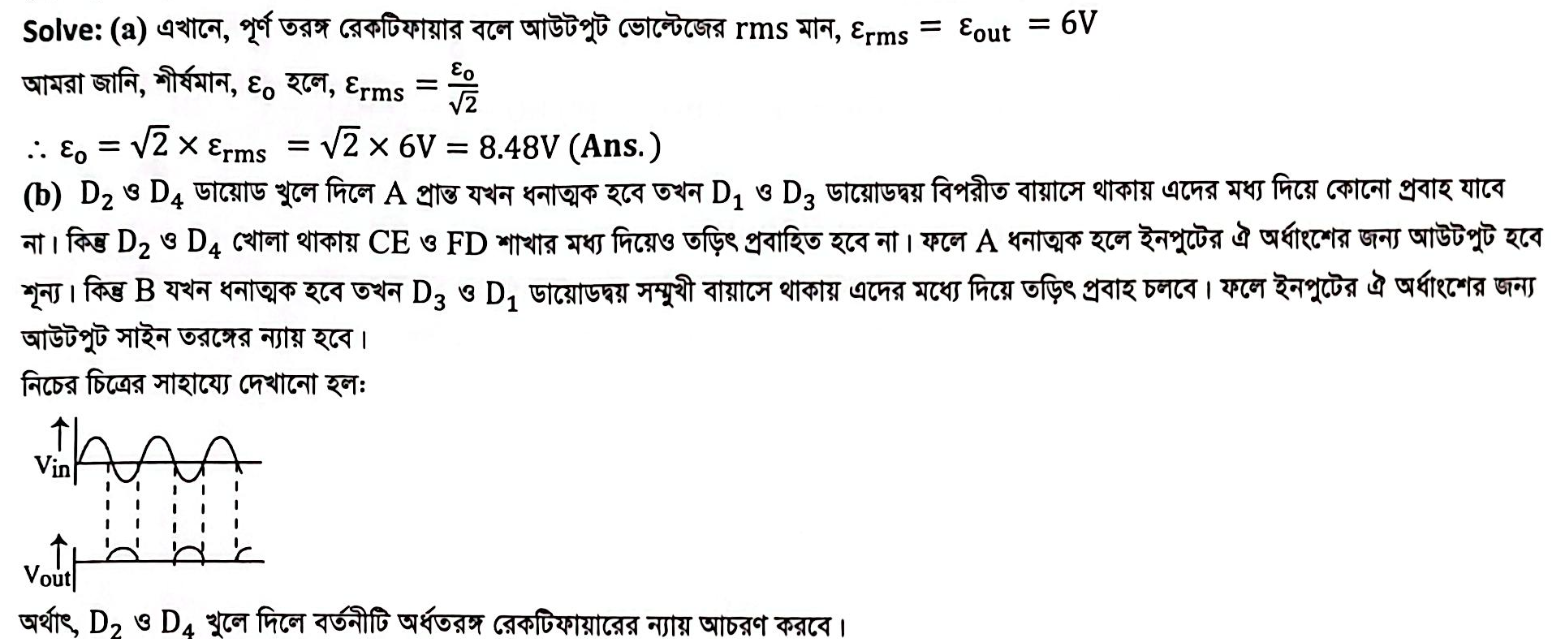

Explanation:
