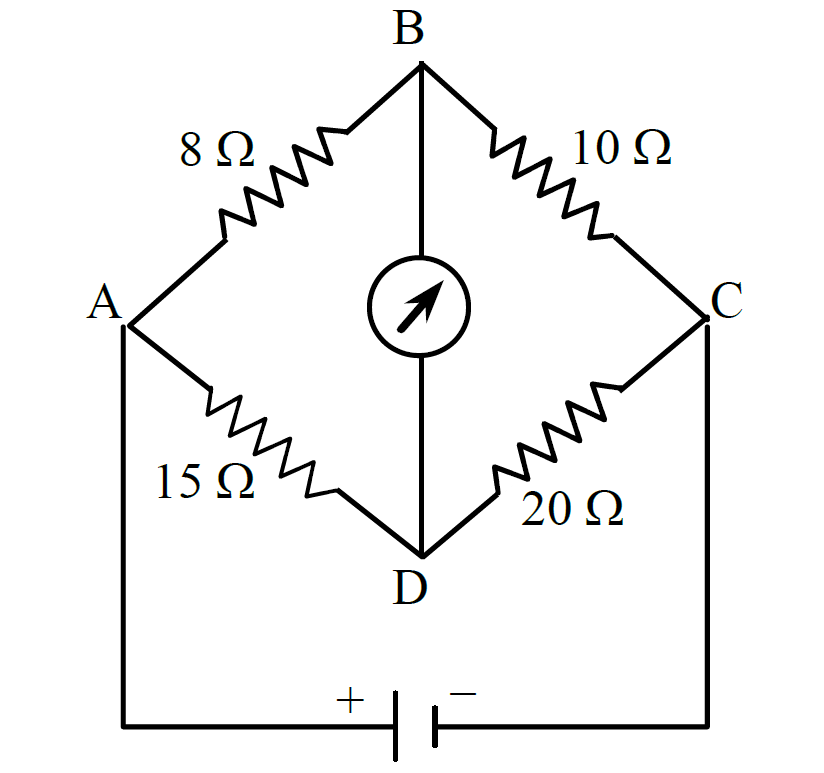

চিত্রে অভ্যন্তরীণ রোধ, r = 2Ω
তড়িচ্চালক শক্তি, E=8V

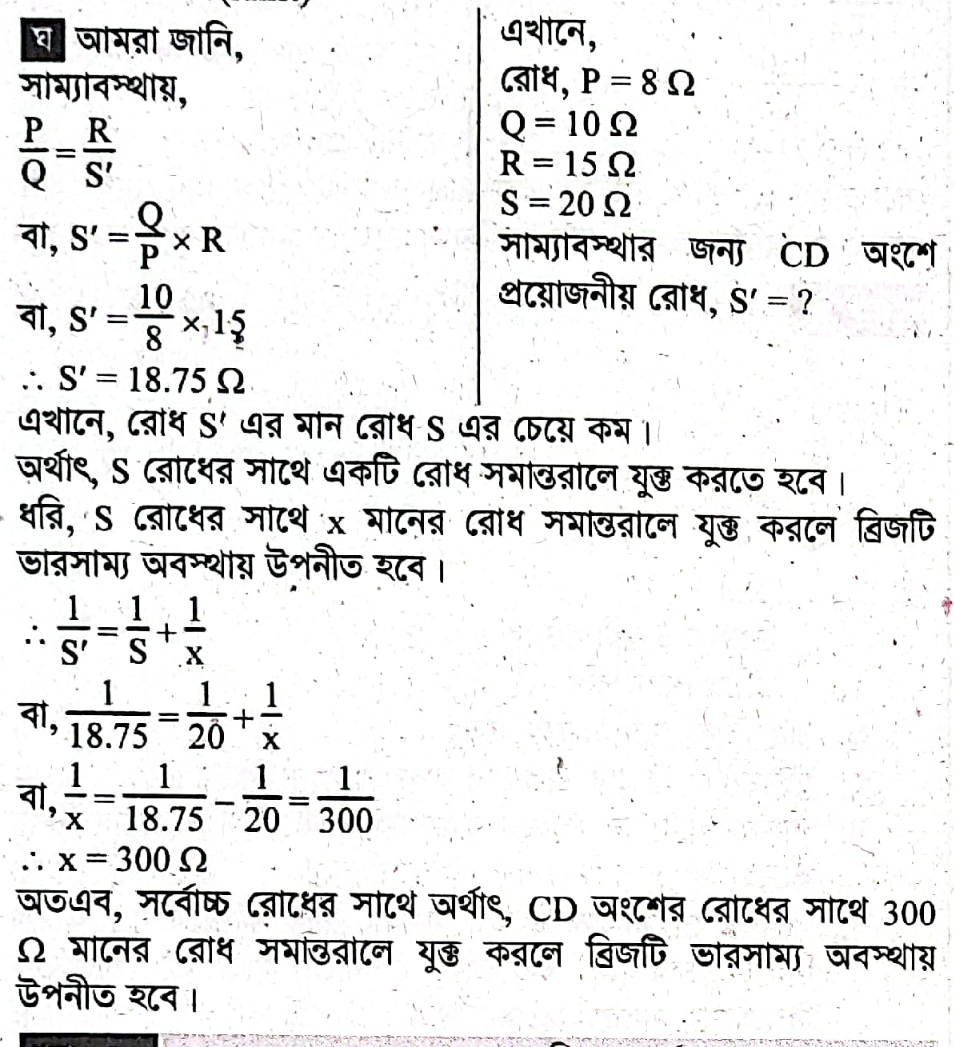

সর্বোচ্চ রোধের সাথে কত মানের রোধ কীভাবে যুক্ত করলে ব্রিজটি ভারসাম্য অবস্থায় উপনীত হবে তা গাণিতিক বিশ্লেষণের মাধ্যমে মতামত দাও।
A.
B.
C.
D.
Explanation:
