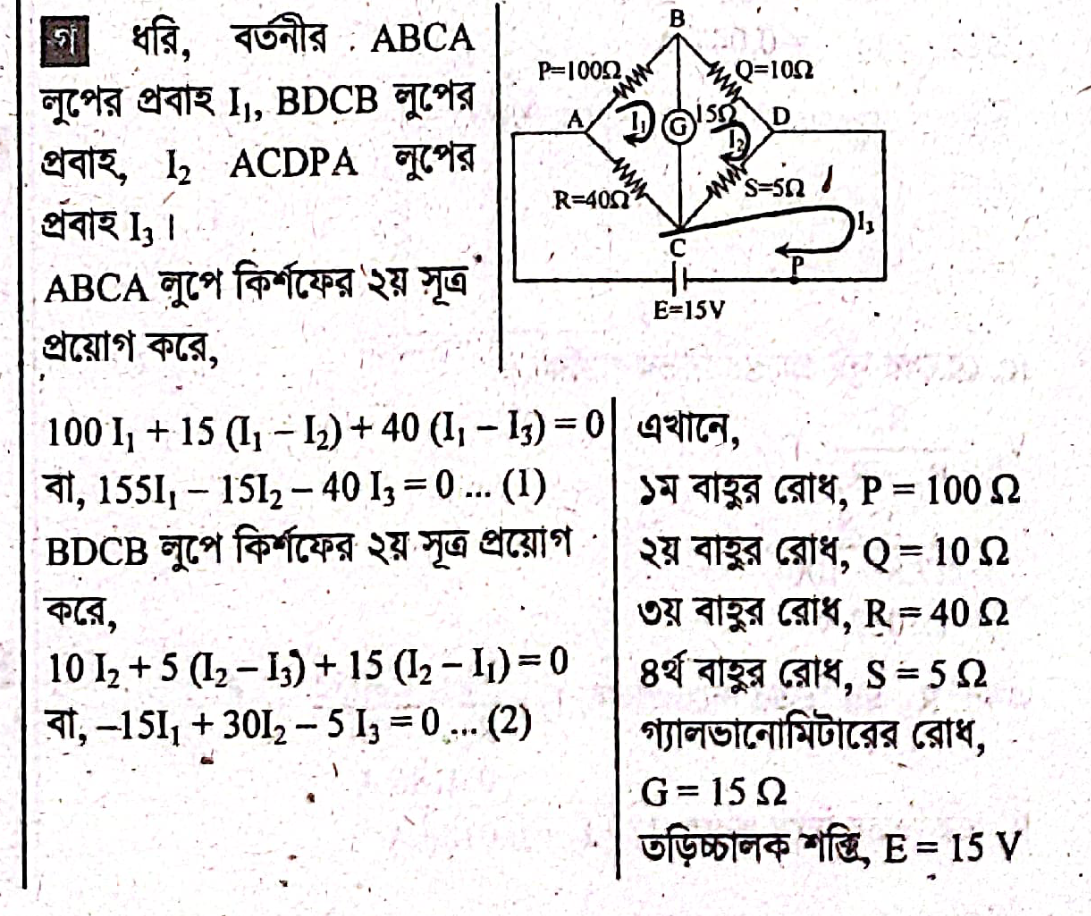

একটি হুইটস্টোন ব্রীজ বর্তনীর ১ম, ২য়, ৩য় ও ৪র্থ বাহুতে যথাক্রমে 100Ω, 10Ω, 40Ω এবং 5Ω রোধ যুক্ত আছে। বর্তনীর তড়িচ্চালক শক্তি 15V এবং বর্তনীতে যুক্ত গ্যালভানোমিটারের রোধ 15Ω।
উদ্দীপক অনুসারে গ্যালভানোমিটারের মধ্যে দিয়ে কী পরিমাণ তড়িৎ প্রবাহ যাবে নির্ণয় করো। (দিকসহ)।
A.
B.
C.
D.

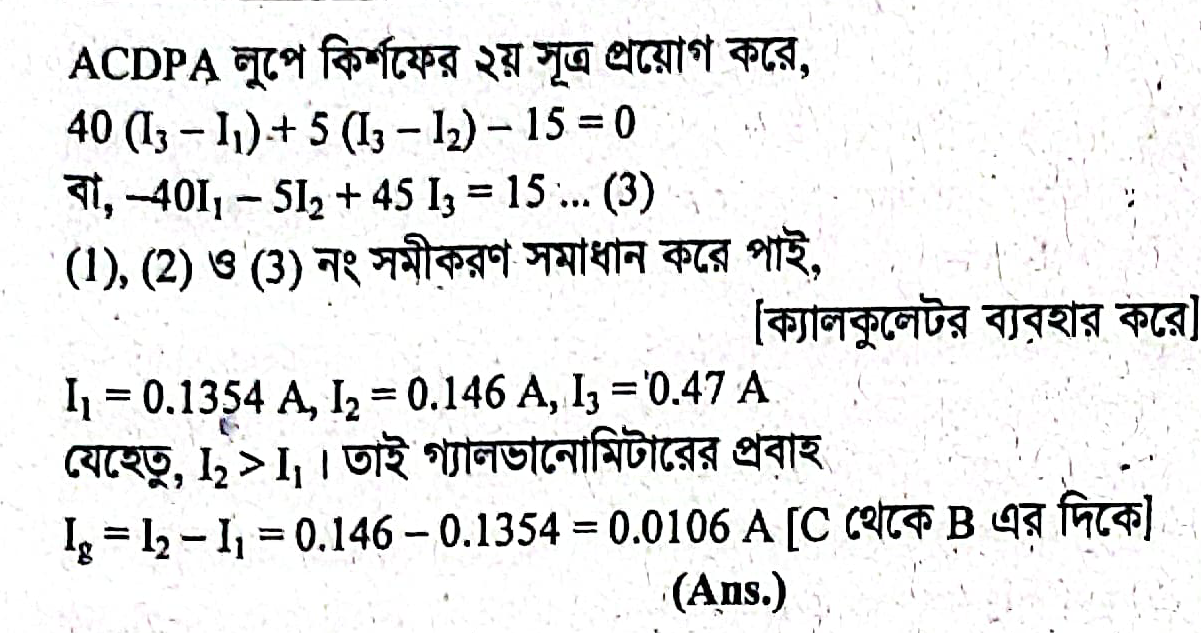

Explanation:
