একটি হুইটস্টোন ব্রিজের 4টি বাহুতে 8Ω, 12Ω, 16Ω, 20Ω মানের 4টি রোধ যুক্ত থাকে । চতুর্থ বাহুতে কত মানের রোধ শ্রেণীতে যুক্ত করলে ব্রিজটি সাম্যাবস্থায় আসবে ?
A. 4Ω
B. 8Ω
C. 12Ω
D. 16Ω
সঠিক উত্তরঃ
A.
4Ω

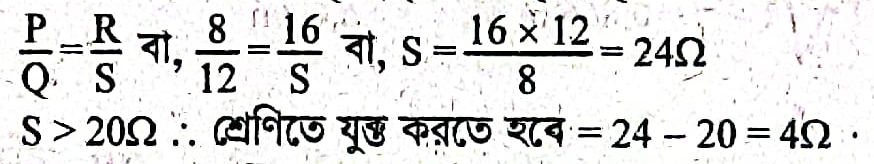

Explanation:
