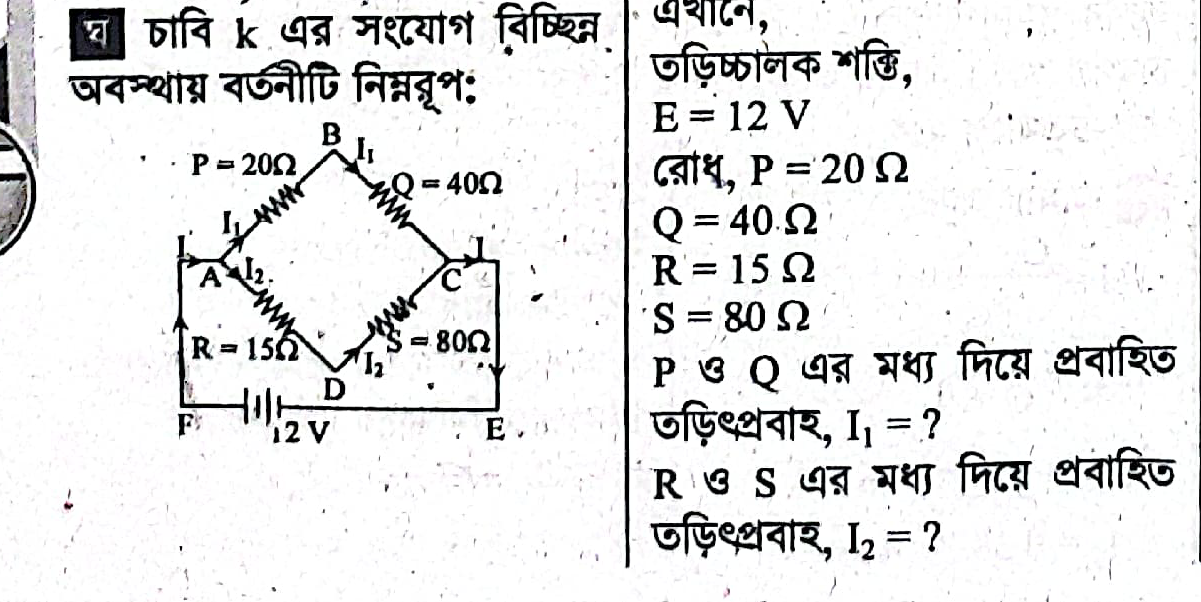

চিত্রে একটি হুইটস্টোন ব্রীজ দেখানো হয়েছে।
চাবি K এর সংযোগ বিচ্ছিন্ন করে কিশর্ষের সূত্রের সাহায্যে P ও R কোনটির মধ্যদিয়ে অধিক প্রবাহ অতিক্রম করবে তা দেখাও।
A.
B.
C.
D.

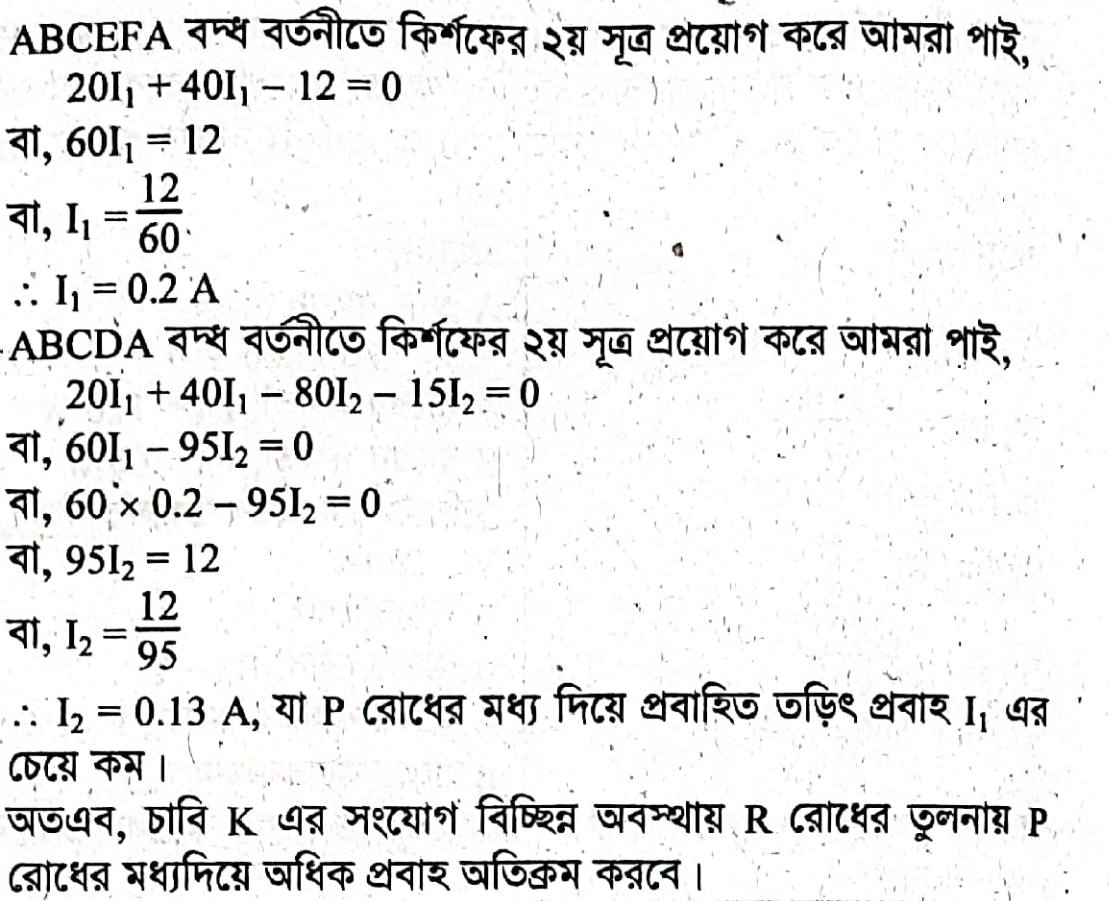

Explanation:
