একটি হুইটস্টোন ব্রিজের চার বাহুতে 6, 3, 4 ও 6 ওহমের চারটি রোধ আছে। চতুর্থ বাহুতে কত রোধের শান্ট ব্যবহার করলে ব্রিজটি ভারসাম্যতা লাভ করবে?
A. 4Ω
B. 3Ω
C. 6Ω
D. 1Ω
qb5পদার্থবিজ্ঞান দ্বিতীয় পত্রচল তড়িৎহুইটস্টোন ব্রীজ (Topic Practice)qb5 - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥
সঠিক উত্তরঃ
B.
3Ω

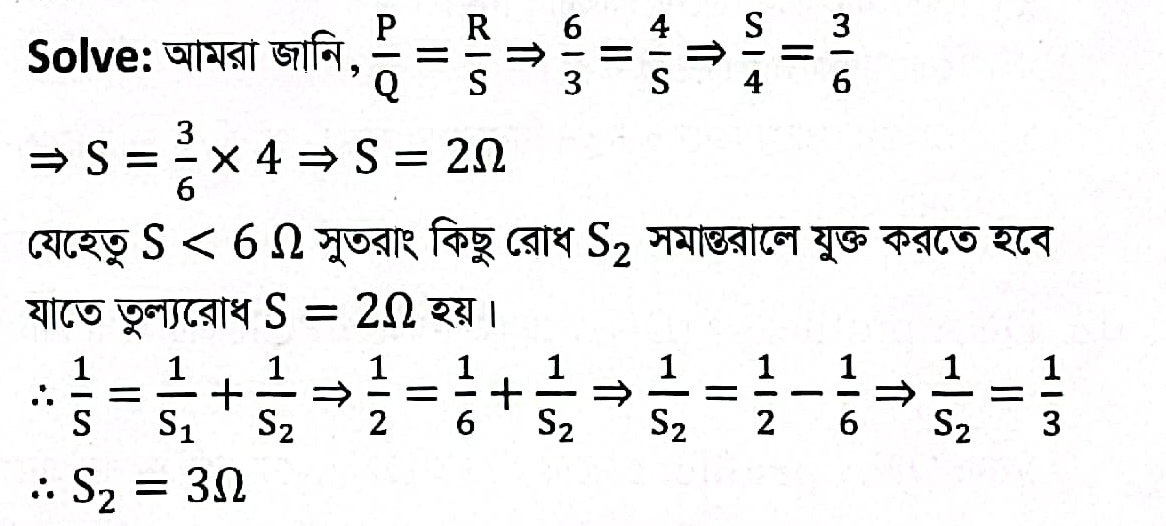

Explanation:
