একটি হুইটস্টোন ব্রিজের চার বাহুতে যথাক্রমে 100 Ω, 300 Ω, 24 Ω এবং 60Ω রোধ যুক্ত আছে।
৪র্থ বাহুর রোধ কত হলে ব্রীজ সাম্যবস্থায় আসবে?
A.
120Ω
B.
110Ω
C.
84Ω
D.
72Ω
সঠিক উত্তরঃ
D.
72Ω
Explanation:
Another Explanation (5):
হুইটস্টোন ব্রিজের সাম্যাবস্থা নির্ণয়

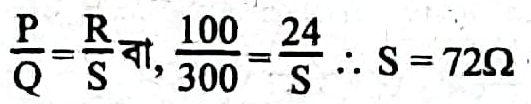

আমরা জানি, হুইটস্টোন ব্রিজের চারটি বাহুর রোধ \(P, Q, R\) এবং \(S\) হলে, সাম্যাবস্থার শর্তানুসারে:
\[ \frac{P}{Q} = \frac{R}{S} \]এখানে, \(P = 100 \, \Omega\), \(Q = 300 \, \Omega\), \(R = 24 \, \Omega\), এবং \(S\) = ?
অতএব, \(S\) এর মান হবে:
\[ S = \frac{Q \times R}{P} \]মান বসিয়ে পাই,
\[ S = \frac{300 \, \Omega \times 24 \, \Omega}{100 \, \Omega} = 72 \, \Omega \]সুতরাং, চতুর্থ বাহুর রোধ \(72 \, \Omega\) হলে হুইটস্টোন ব্রিজটি সাম্যাবস্থায় আসবে। 🎉
