একটি হুইটস্টোন ব্রীজের ১ম, ২য়, ৩য় ও ৪র্থ বাহুতে যথাক্রমে 4, 10, 16 ও 31 ওহমের রোধ স্থাপন করে ৪র্থ বাহুতে কত রোধ কিভাবে যুক্ত করলে ব্রীজটি সাম্যাবস্থা প্রাপ্ত হবে?
A. 11Ω সমান্তরালে
B. 9Ω সমান্তরালে
C. 11Ω শ্রেণিতে
D. 9Ω শ্রেণিতে
VAPপদার্থবিজ্ঞান দ্বিতীয় পত্রচল তড়িৎহুইটস্টোন ব্রীজ (Topic Practice)VAP - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥
সঠিক উত্তরঃ
D.
9Ω শ্রেণিতে

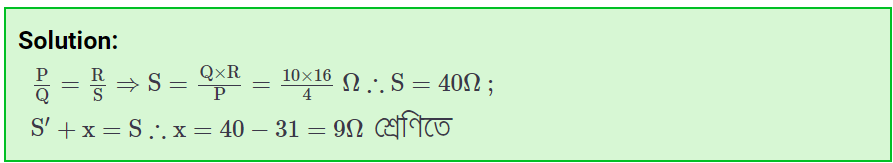

Explanation:
