একটি হুইটস্টোন ব্রিজের চারটি বাহুতে রোধের পরিমাণ যথাক্রমে 4Ω, 8Ω, 10Ω ও 15Ω। তৃতীয় বাহুতে কত মানের রোধ কীরূপে যুক্ত করা হলে Ig=0 হবে? ২.৫
A.
B.
C.
D.
VAPপদার্থবিজ্ঞান দ্বিতীয় পত্রচল তড়িৎহুইটস্টোন ব্রীজ (Topic Practice)VAP - ⚡ অনলাইন প্রশ্নব্যাংক দেখুন 💥

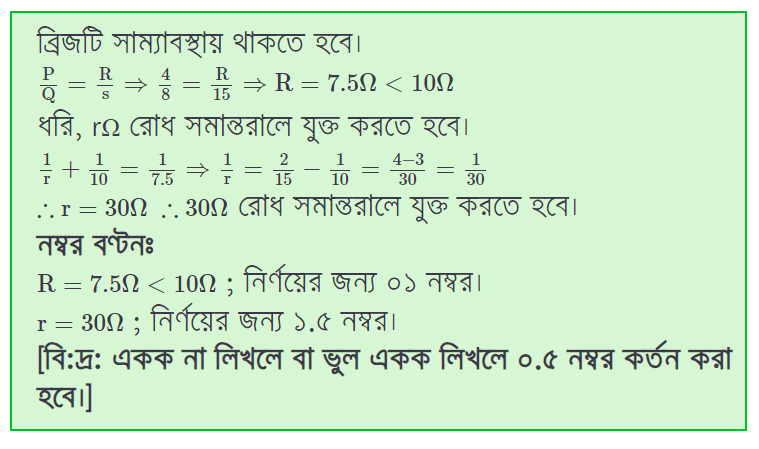

Explanation:
