একটি বর্তনীর অ্যামিটারকে কিভাবে সংযোগ করা হয়?
বর্তনীতে অ্যামিটারের সংযোগ: একটি বিস্তারিত আলোচনা 💡
অ্যামিটার একটি অত্যাবশ্যকীয় বৈদ্যুতিক যন্ত্র। এর প্রধান কাজ হলো কোনো বর্তনীর মধ্যে দিয়ে প্রবাহিত হওয়া বিদ্যুৎ প্রবাহ (current) পরিমাপ করা। সঠিকভাবে বিদ্যুৎ প্রবাহ মাপার জন্য অ্যামিটারকে বর্তনীর সাথে সঠিক পদ্ধতিতে সংযোগ করা আবশ্যক। নিচে অ্যামিটারের সংযোগ পদ্ধতি এবং এর পেছনের কারণ ব্যাখ্যা করা হলো:
অ্যামিটার সংযোগের মূলনীতি 📏

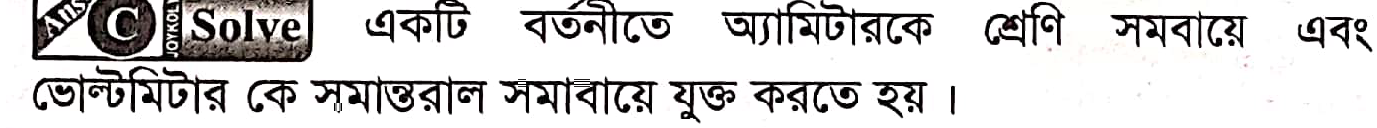

অ্যামিটারকে সবসময় বর্তনীর সাথে শ্রেণিতে (series) সংযোগ করতে হয়। এর কারণ:
- বিদ্যুৎ প্রবাহের ধারাবাহিকতা: শ্রেণিতে সংযোগ করলে বর্তনীর সমস্ত বিদ্যুৎ অ্যামিটারের মধ্যে দিয়ে প্রবাহিত হয়। ফলে অ্যামিটার সঠিক মান প্রদর্শন করতে পারে। ✅
- নিম্ন রোধ (Low Resistance): অ্যামিটারের রোধ খুবই কম রাখা হয়। যদি অ্যামিটারকে সমান্তরালে (parallel) সংযোগ করা হয়, তাহলে এটি প্রায় সম্পূর্ণ বিদ্যুৎ নিজের মধ্যে দিয়ে প্রবাহিত করবে, যা বর্তনীর অন্যান্য অংশের জন্য ক্ষতিকর হতে পারে এবং অ্যামিটারটি পুড়েও যেতে পারে। 🔥
শ্রেণিতে সংযোগের পদ্ধতি ⚙️
শ্রেণিতে সংযোগ করার জন্য:
- বর্তনীর যে অংশে বিদ্যুৎ প্রবাহ মাপতে চান, সেখানকার সংযোগ বিচ্ছিন্ন করুন। ✂️
- অ্যামিটারের একটি প্রান্ত বর্তনীর বিচ্ছিন্ন হওয়া প্রথম প্রান্তের সাথে এবং অন্য প্রান্তটি দ্বিতীয় প্রান্তের সাথে সংযোগ করুন। 🔗
- নিশ্চিত করুন যেন অ্যামিটারের পোলারিটি (Polarity) সঠিক থাকে। অর্থাৎ, ধনাত্মক (+) প্রান্ত ধনাত্মক (+) দিকের সাথে এবং ঋণাত্মক (-) প্রান্ত ঋণাত্মক (-) দিকের সাথে যুক্ত থাকে। ➕➖
সারণিতে অ্যামিটারের বৈশিষ্ট্য 📊
| বৈশিষ্ট্য | মান | গুরুত্ব |
|---|---|---|
| রোধ (Resistance) | খুবই কম (Low) | বিদ্যুৎ প্রবাহে বাধা না দেওয়া |
| সংযোগ (Connection) | শ্রেণিতে (Series) | সঠিক বিদ্যুৎ প্রবাহ পরিমাপ |
| পোলারিটি (Polarity) | সঠিকভাবে সংযোগ করা আবশ্যক | অ্যামিটারের সুরক্ষা এবং সঠিক পাঠ |
সতর্কতা ⚠️
অ্যামিটার ব্যবহারের সময় কিছু সতর্কতা অবলম্বন করা উচিত:
- অ্যামিটারের রেঞ্জ (Range) সম্পর্কে ধারণা থাকতে হবে। অতিরিক্ত বিদ্যুৎ প্রবাহ অ্যামিটারকে নষ্ট করে দিতে পারে। 🚫
- বর্তনীতে সংযোগ দেওয়ার আগে নিশ্চিত হয়ে নিন যে সংযোগটি সঠিক হয়েছে। 💯
- ভোল্টেজ মাপার জন্য অ্যামিটার ব্যবহার করবেন না। ❌
অতিরিক্ত তথ্য ➕
বর্তনীতে মাল্টিমিটার (Multimeter) ব্যবহার করে অ্যামিটারের ন্যায় বিদ্যুৎ প্রবাহ মাপা যায়। মাল্টিমিটার ব্যবহারের সুবিধা হলো এটি দিয়ে কারেন্ট(Current), ভোল্টেজ(Voltage), এবং রেজিস্ট্যান্স(Resistance) সহ আরো অনেক কিছু মাপা যায়।
বর্তনী ডিজাইন এবং ত্রুটি(Fault) নির্ণয়ের ক্ষেত্রে অ্যামিটারের ব্যবহার খুবই গুরুত্বপূর্ণ।
আশা করি, অ্যামিটারের সংযোগ পদ্ধতি সম্পর্কে আপনার ধারণা স্পষ্ট হয়েছে। 😊
