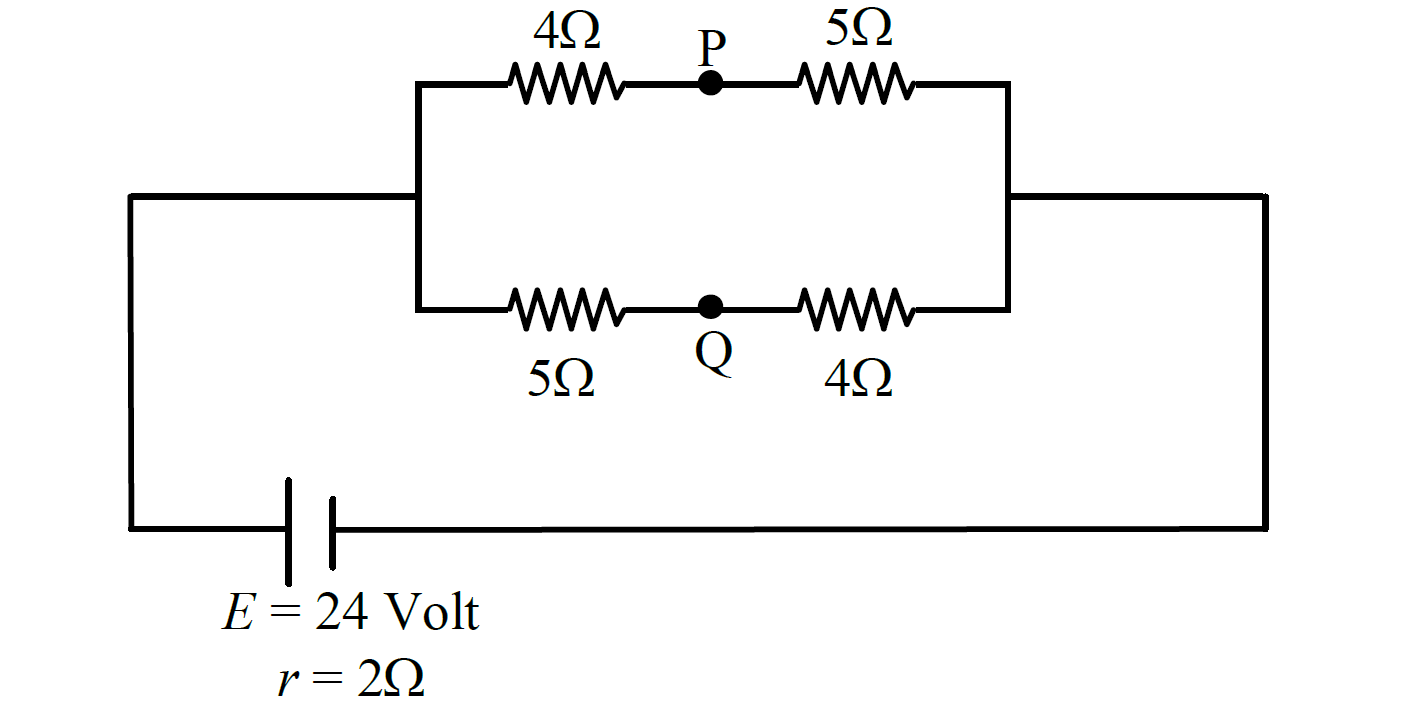

নিচের বর্তনী লক্ষ্য কর :-
উদ্দীপকের বর্তনীর P ও Q বিন্দুর মাঝখানে একটি গ্যালভানোমিটার নগণ্য রোধের তার দ্বারা সংযুক্ত করলে কোন দিক হতে গ্যালভানোমিটারের মধ্যে তড়িৎ প্রবাহিত হবে? বিশ্লেষণ কর।
A.
B.
C.
D.

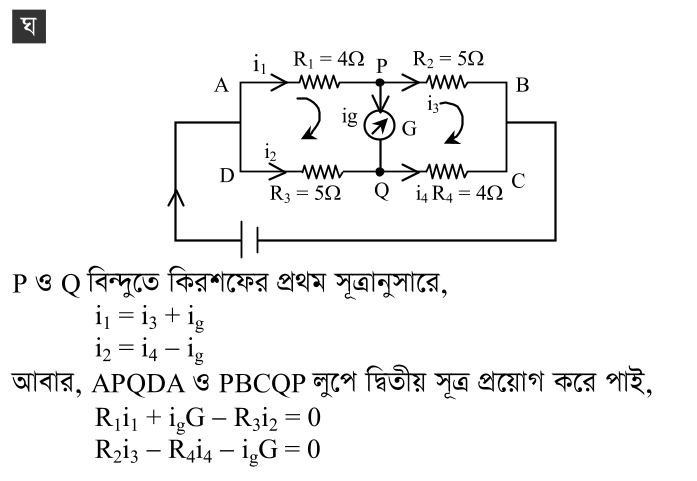

Explanation:
