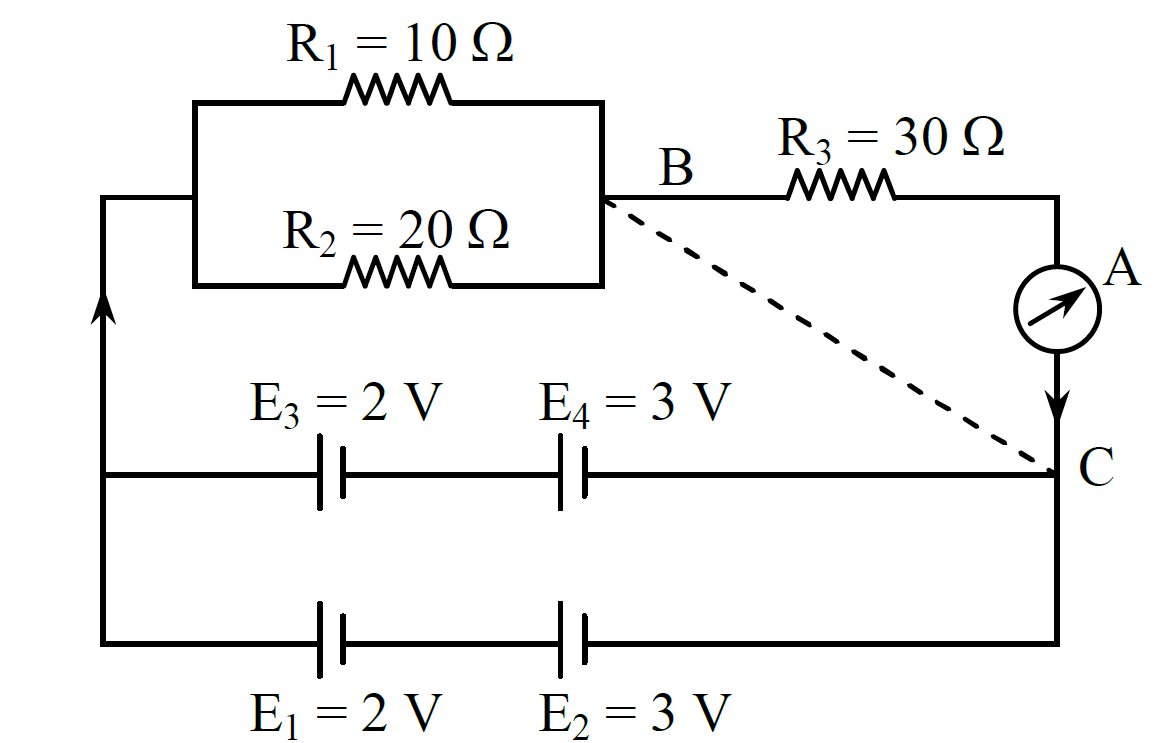

উদ্দীপকের বর্তনীটির প্রবাহমাত্রা নির্ণয়ের জন্য অ্যামিটারের পাঠ নেওয়া হলো। পরবর্তীতে 5 Ω রোধের একটি পরিবাহী তারকে B ও C বিন্দুতে যুক্ত করে পুনরায় অ্যামিটারের পাঠ নেওয়া হলো।
কোন ক্ষেত্রে অ্যামিটারের পাঠ বেশি হবে? গাণিতিক বিশ্লেষণের মাধ্যমে দেখাও।
A.
B.
C.
D.

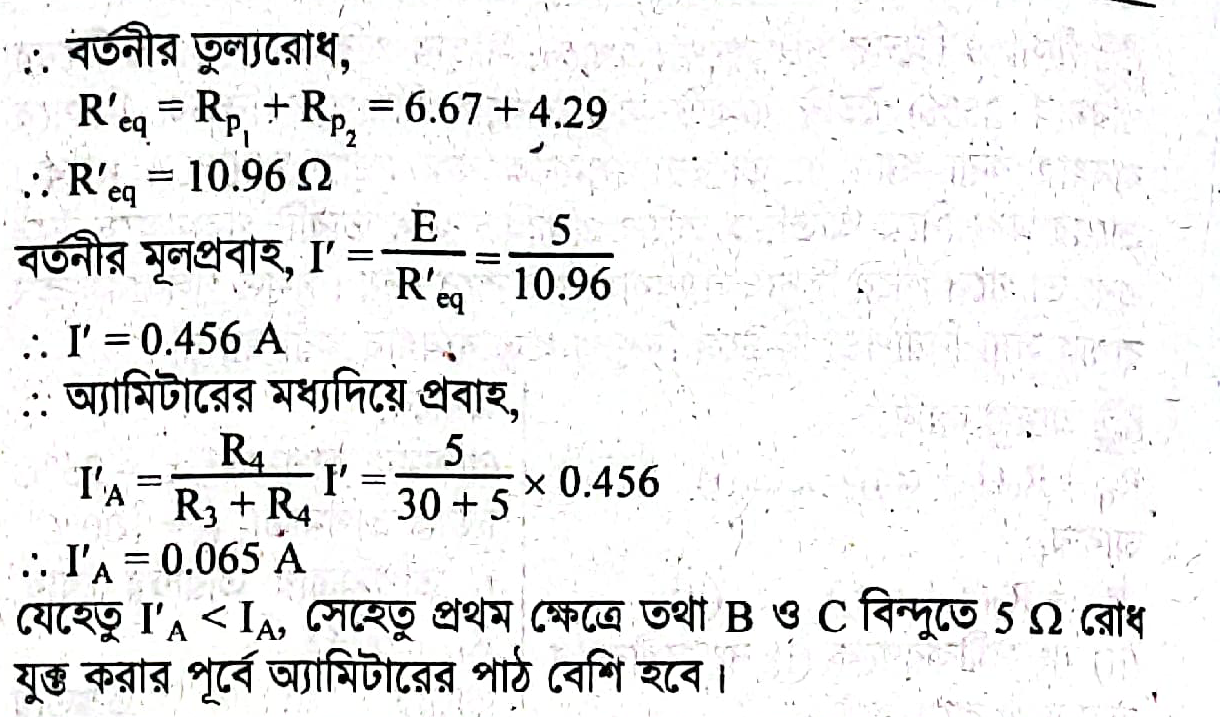

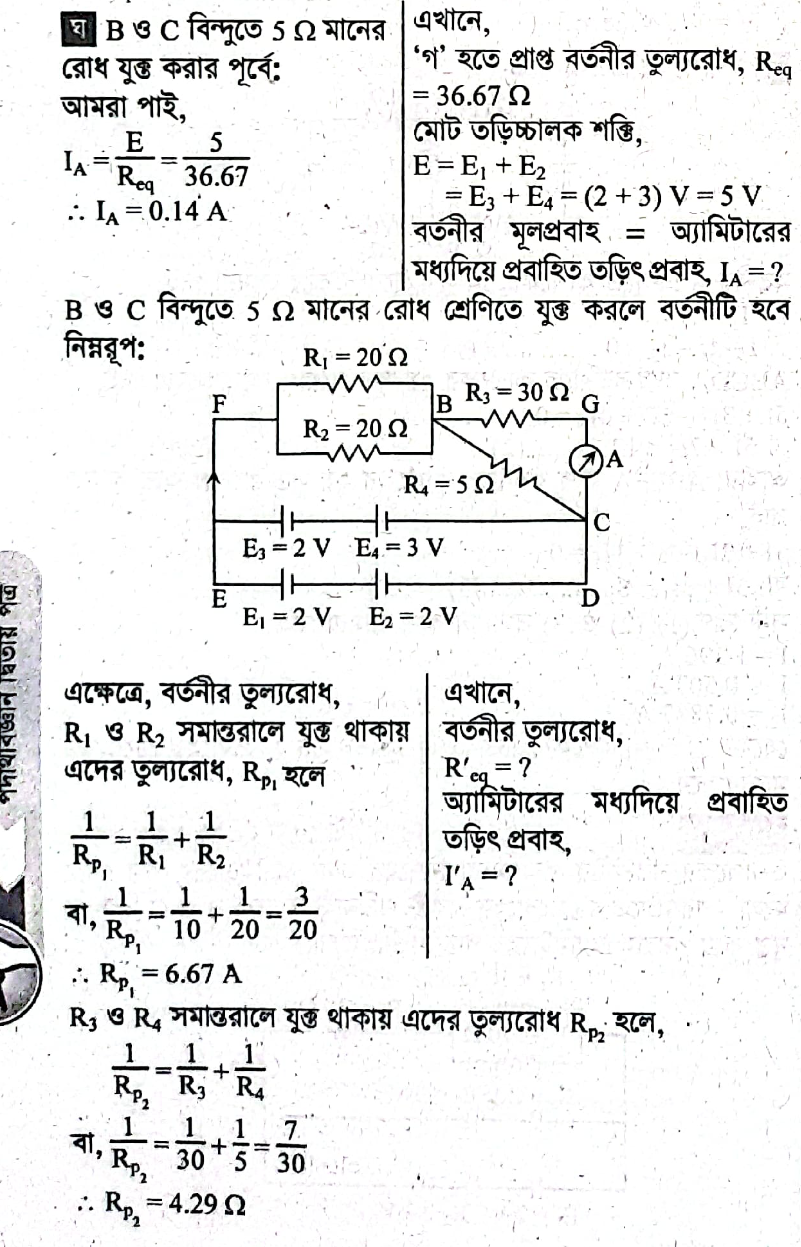

Explanation:
