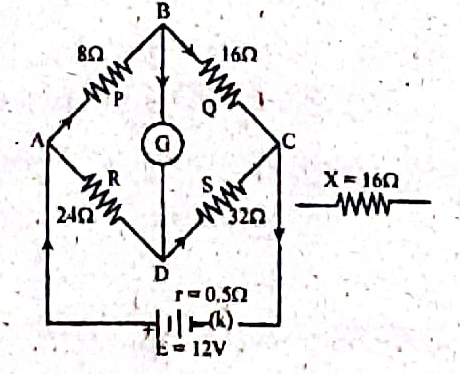

নিচের উদ্দীপকটি লক্ষ্য করো:

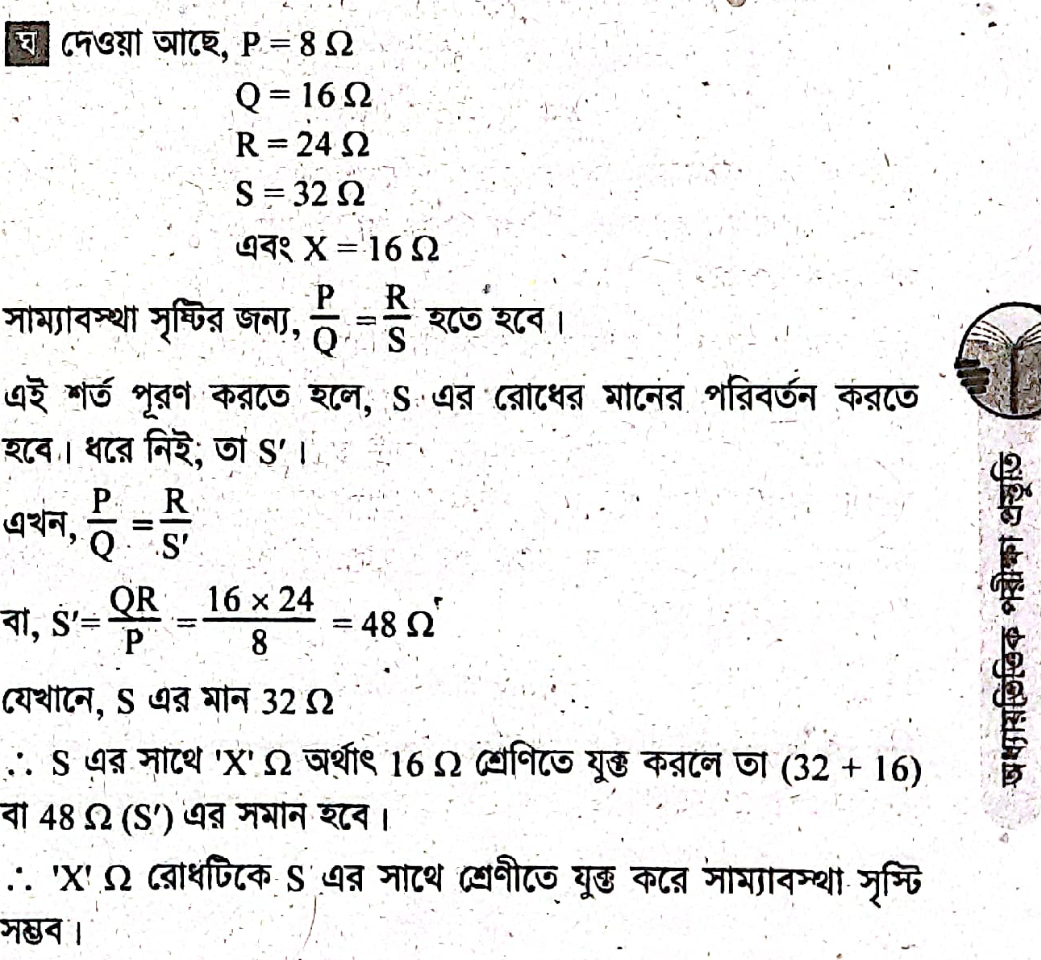

উদ্দীপকের 'X'Ω রোধটি, ব্রিজে প্রদত্ত কোনো একটি রোধের সাথে ব্যবহার করে সাম্যবস্থা পাওয়া সম্ভব কিনা? গাণিতিক ব্যাখ্যা' দাও।
A.
B.
C.
D.
Explanation:
