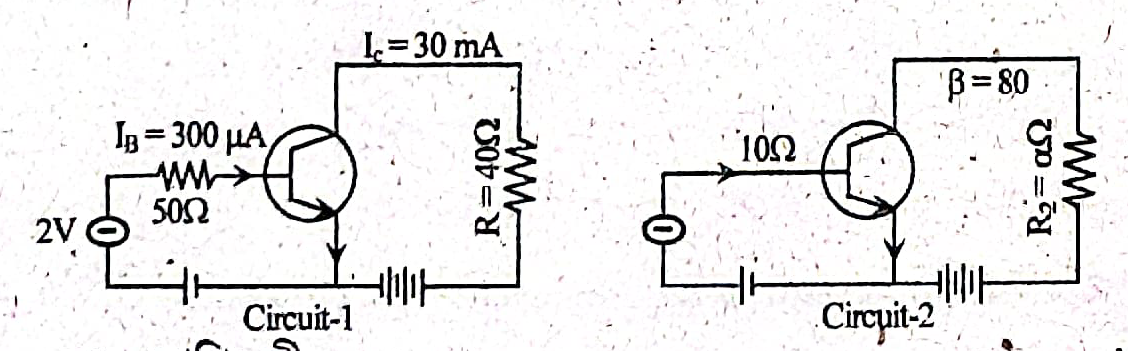

দুটি বর্তনীর ট্রানজিস্টরের বিবর্ধন গুণক কি একই হবে? গাণিতিকভাবে বিশ্লেষণ করো।
A.
B.
C.
D.

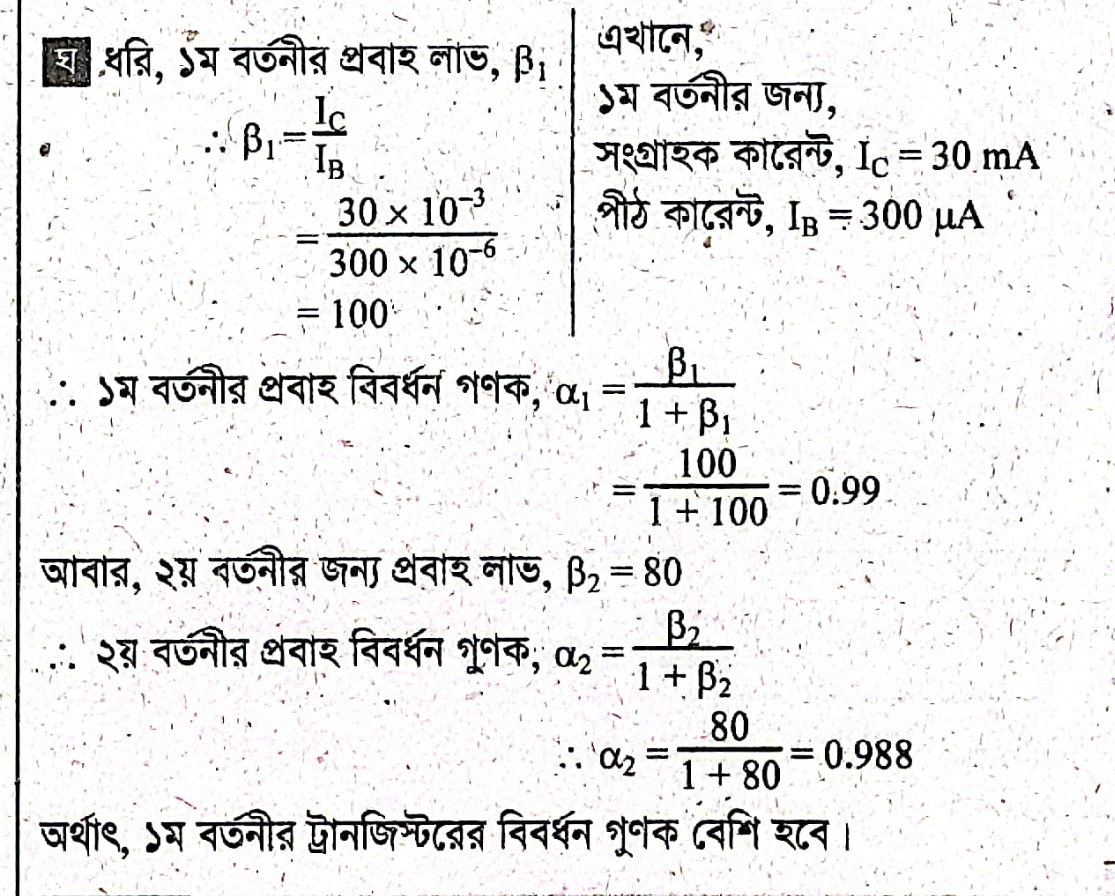

Explanation:
