রাইসা সাধারণ ভূমি n-p-n বর্তনী ব্যবহার করে একটি টিভি তৈরি করলো, যার ইমিটার প্রবাহ 25 mA এবং কালেক্টর প্রবাহ 20 mA। টিভিটি 10 V ডিসিতে চলার কথা থাকলেও সে তার বাড়ির 220 V এসিতে টিভিটিকে সংযুক্ত করায় টিভিটি চলতে আরম্ভ করলো।

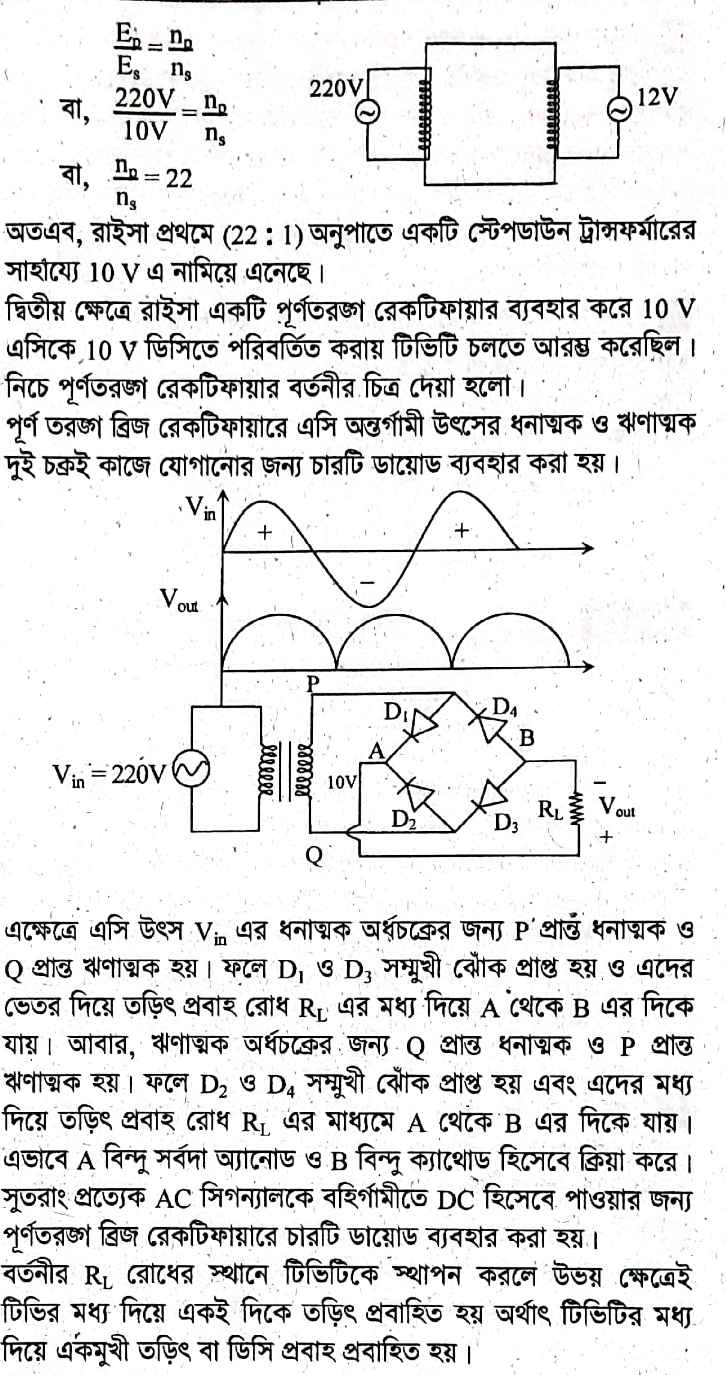

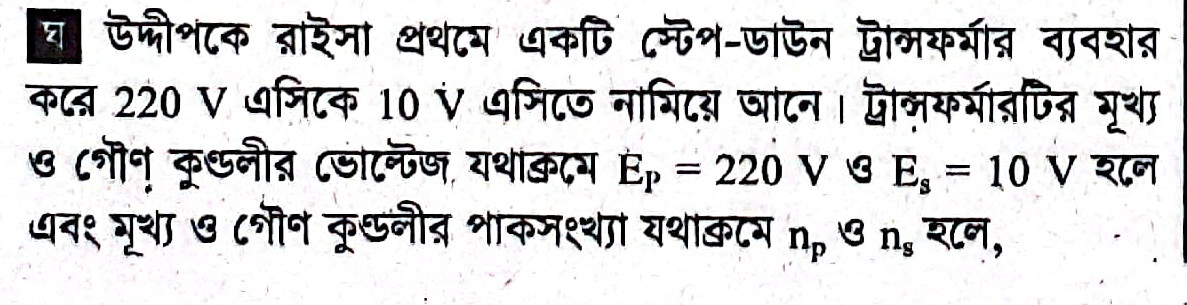

যে কার্যক্রম অনুসরণ করায় রাইসার পক্ষে বাড়িতে টিভি চালানো সম্ভব হয়েছে তা বর্তনী এঁকে বিশ্লেষণ করো।
A.
B.
C.
D.
পদার্থবিজ্ঞান দ্বিতীয় পত্রসেমিকন্ডাক্টর ও ইলেক্ট্রনিক্সএন ও পি টাইপ সেমিকন্ডাক্টর ও ডায়োড (Topic Practice)
Explanation:
