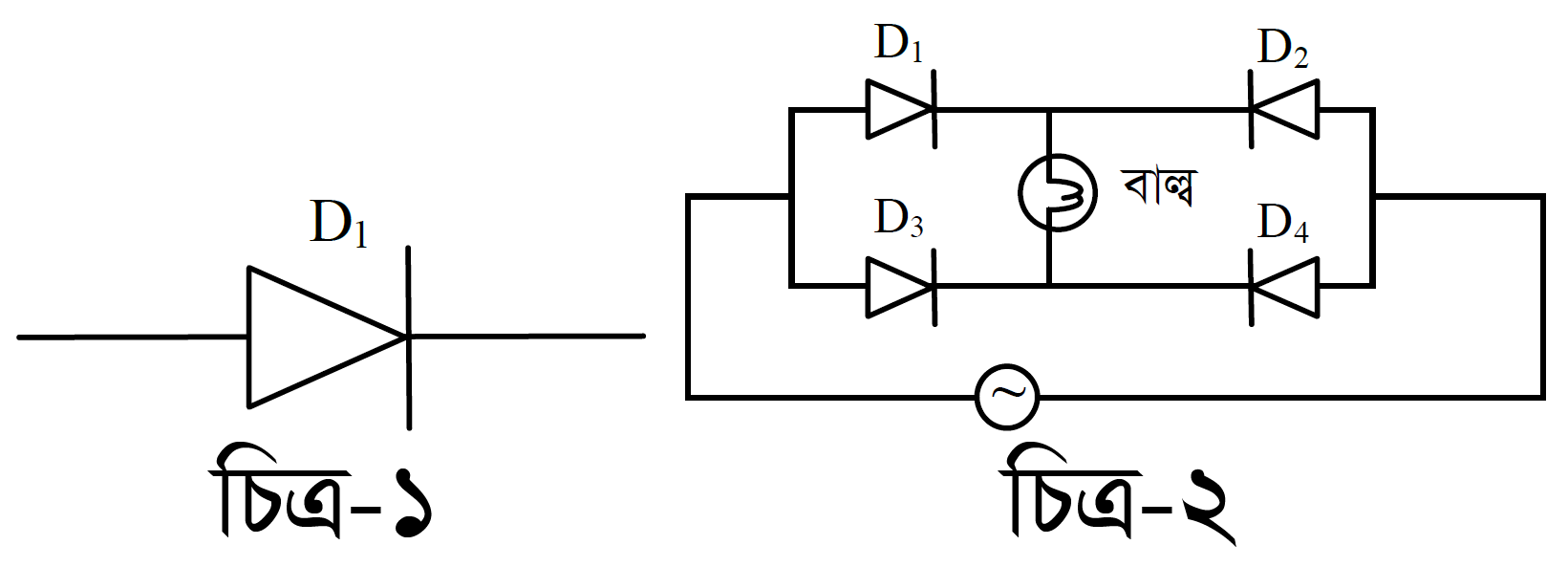

১নং চিত্রে প্রদত্ত ডায়োডের অনুরূপ ৪টি ডায়োডকেবর্তনীর ন্যায় যুক্ত করা হলো (চিত্র-২)। যে কোনো একটি ডায়োডের সম্মুখবর্তী ঝোঁকে 0.12 V বিভব পরিবর্তন 3 × 10-2A তড়িৎ প্রবাহের পরিবর্তন ঘটে।

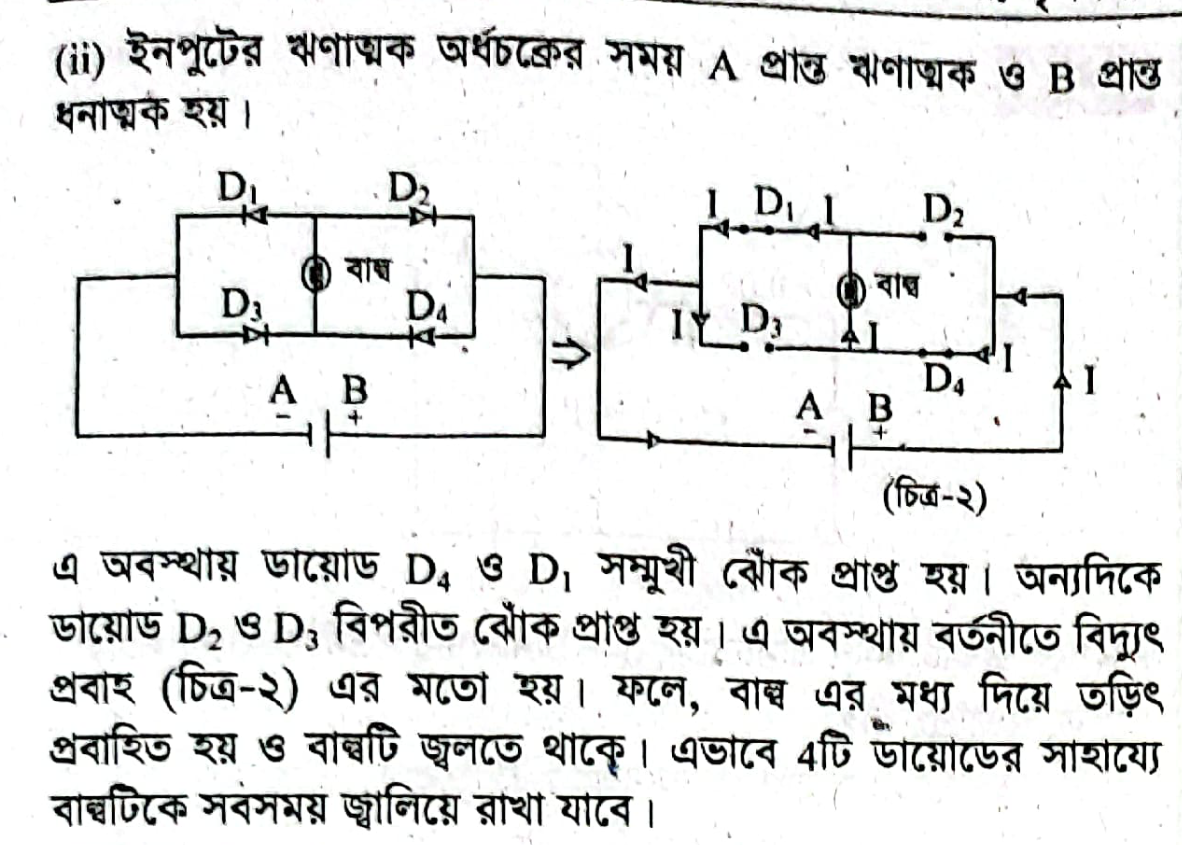

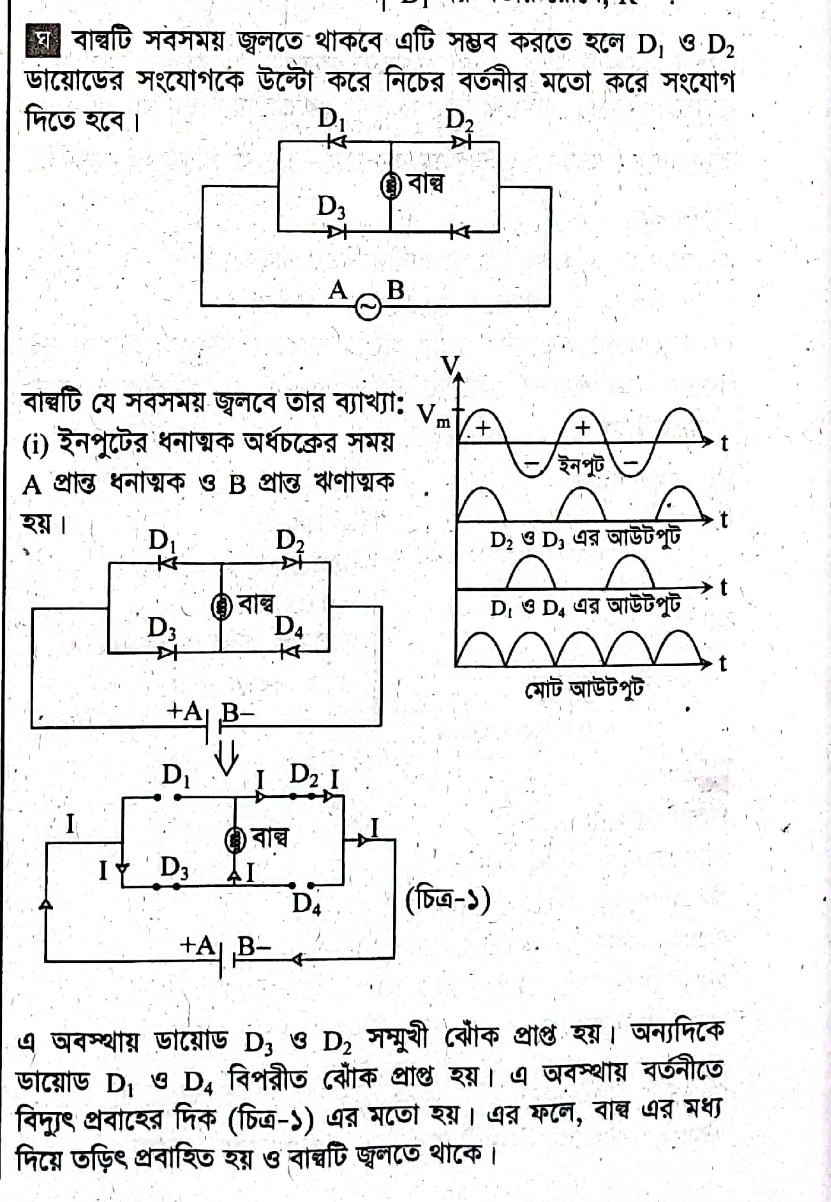

বাল্বটি সবসময় জ্বলতে থাকবে এটি সম্ভব করতে হলে D₁ ও D₂ এর সংযোগে কী পরিবর্তন আনতে হবে? চিত্র অঙ্কনপূর্বক বিশ্লেষণ কর।
A.
B.
C.
D.
পদার্থবিজ্ঞান দ্বিতীয় পত্রসেমিকন্ডাক্টর ও ইলেক্ট্রনিক্সএন ও পি টাইপ সেমিকন্ডাক্টর ও ডায়োড (Topic Practice)
Explanation:
