নিচে একটি ট্রানজিস্টার দেওয়া আছে :

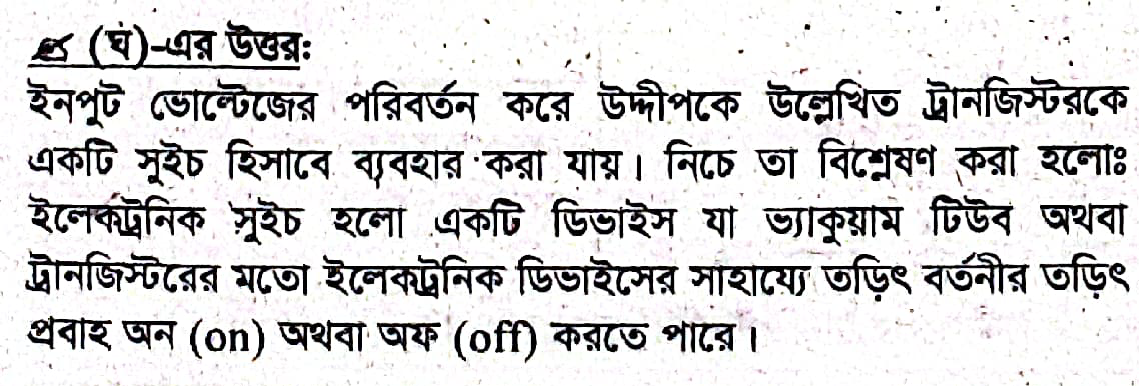

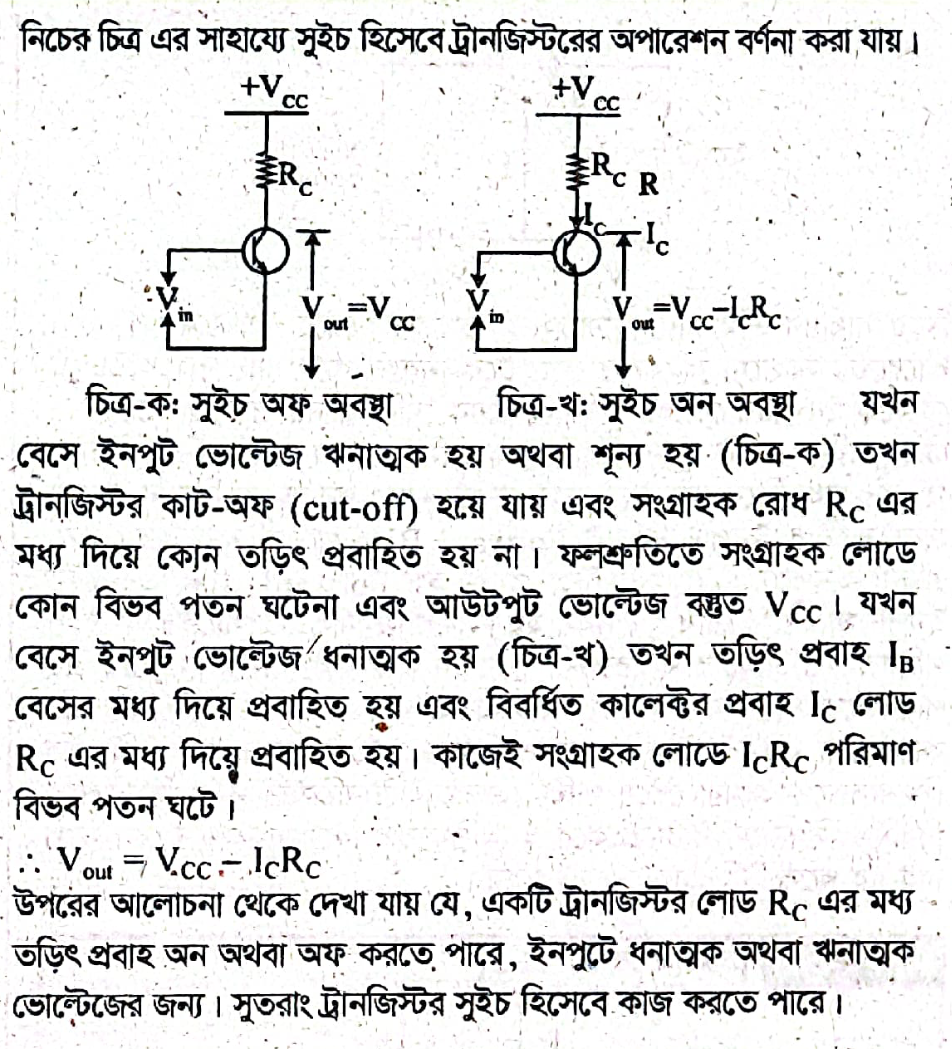

ইনপুট ভোল্টেজের পরিবর্তন করে ট্রানজিস্টরটিকে একটি সুইচ হিসেবে ব্যবহার করা যায় কি? বিশ্লেষণ কর।
A.
B.
C.
D.
Explanation:
