নিচে কোন লেখচিত্র দ্বারা সমান্তরাল পাত ধারকের বিভব পরিবর্তনের সাথে সঞ্চিত স্থির বৈদ্যুতিক শক্তির পরিবর্তন সঠিকভাবে উপস্থাপন করে?
প্রশ্নের বিষয় অনুযায়ী, সমান্তরাল পাত ধারকের বিভব পরিবর্তনের সাথে সঞ্চিত স্থির বৈদ্যুতিক শক্তির পরিবর্তন উপস্থাপন করতে হলে আমাদের অবশ্যই বোঝা দরকার যে:
- সমান্তরাল পাত ধারকটির বিভব পরিবর্তনের ফলে তার চার্জের পরিমাণ পরিবর্তিত হয় না, কারণ এটি একটি স্থির ধারক।
- তবে, বিভব পরিবর্তনের ফলে তার মধ্যে বিদ্যুতের ক্ষেত্রের শক্তি ও বৈদ্যুতিক শক্তির পরিমাণ পরিবর্তিত হয়।
সাধারণত, একটি সমান্তরাল পাত ধারকের বৈদ্যুতিক শক্তির সূত্র হলোঃ
\[ U = \frac{1}{2} C V^2 \]
যেখানে, \( C \) হলো ক্যাপাসিট্যান্স এবং \( V \) হলো বিভব।
যেহেতু ক্যাপাসিট্যান্স ধ্রুবক, তাই বিভব পরিবর্তনের সাথে বৈদ্যুতিক শক্তির পরিবর্তন অনুরূপ হবে। অর্থাৎ, বিভব বৃদ্ধি হলে শক্তির পরিমাণ বৃদ্ধি পাবে এবং বিভব হ্রাস হলে শক্তির পরিমাণ কমবে।

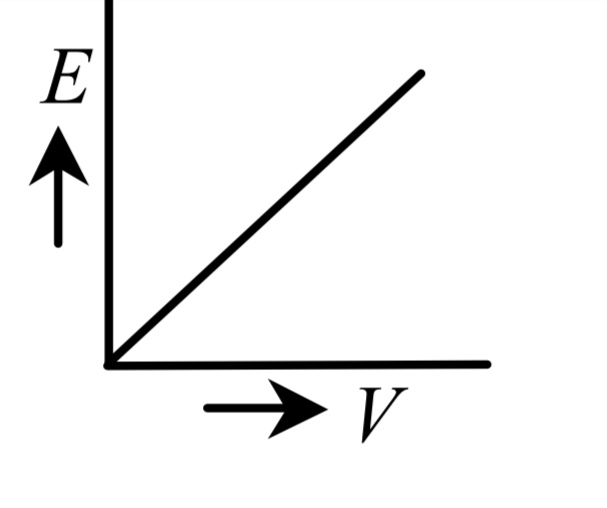

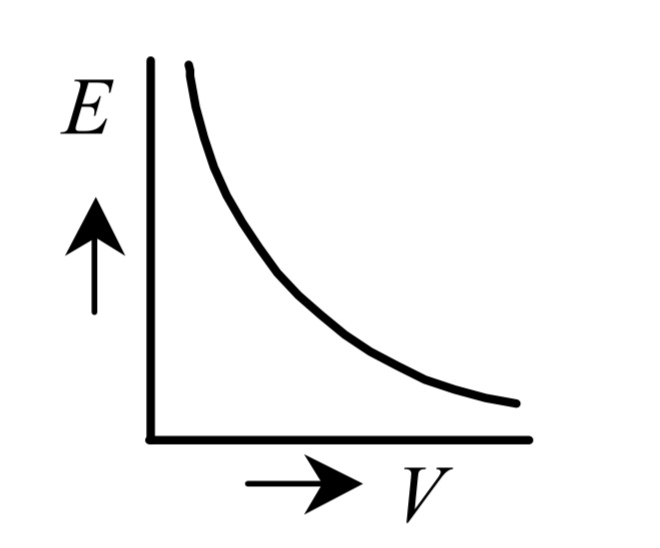

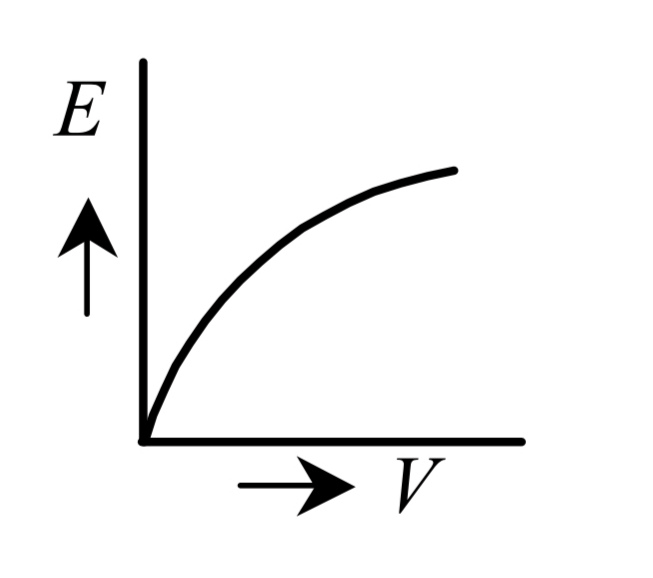

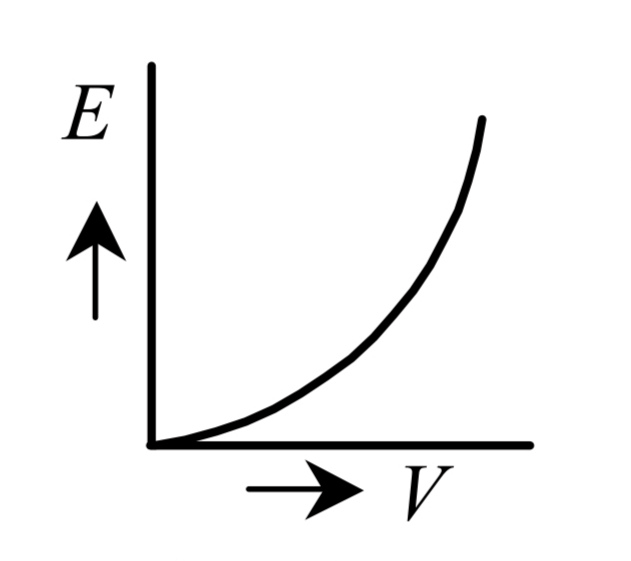

নিচের লেখচিত্র থেকে সেই চিত্রটি নির্বাচন করতে হবে যেখানে বিভবের পরিবর্তনের সাথে সঞ্চিত বৈদ্যুতিক শক্তির পরিবর্তন সমান্তরালভাবে উপস্থাপিত হয়েছে।
অতএব, সঠিক লেখচিত্রটি এমন হবে যেখানে বিভবের সাথে শক্তির পরিমাণ সরলরৈখিক বা অনুরূপ পরিবর্তন দেখানো হয়েছে।
অর্থাৎ, নিচের লিঙ্কে প্রদত্ত ছবি অনুযায়ী, যে চিত্রে বিভব ও শক্তির মধ্যে সরলরৈখিক সম্পর্ক দেখা যাচ্ছে, সেটি সঠিক উত্তর।
সুতরাং, উপযুক্ত লেখচিত্রটি হলো:
