কোন ট্রানজিষ্টর সাধারণ পীঠ সংযােগে সংযুক্ত। এর নিঃসারক প্রবাহ 0.88mA এবং পীঠ প্রবাহ 0.065mA। প্রবাহ বিবর্ধন গুণক কত?

ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয়

একটি ট্রানজিস্টর সাধারণ পীঠ সংযােগে (Common Base Connection) সংযুক্ত।

প্রদত্ত:

• নিঃসারক প্রবাহ, \(I_E = 0.88\) mA
• পীঠ প্রবাহ, \(I_B = 0.065\) mA

নির্ণয় করতে হবে:

• প্রবাহ বিবর্ধন গুণক, \(\alpha = ?\)

সূত্র: সাধারণ পীঠ সংযােগের ক্ষেত্রে, প্রবাহ বিবর্ধন গুণক (\(\alpha\)) হল নিঃসারক প্রবাহ (\(I_E\)) এবং সংগ্রাহক প্রবাহ (\(I_C\)) এর অনুপাত। কিন্তু এখানে সংগ্রাহক প্রবাহ (\(I_C\)) এর মান দেওয়া নেই। তাই, আমরা জানি যে,
\(I_E = I_C + I_B\)
সুতরাং, \(I_C = I_E - I_B\)
অতএব, \(\alpha = \frac{I_C}{I_E}\)

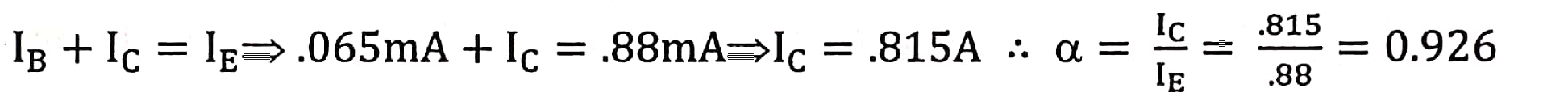

সমাধান: প্রথমে, সংগ্রাহক প্রবাহ (\(I_C\)) নির্ণয় করি:
\(I_C = I_E - I_B = 0.88 \text{ mA} - 0.065 \text{ mA} = 0.815 \text{ mA}\)
এখন, প্রবাহ বিবর্ধন গুণক (\(\alpha\)) নির্ণয় করি:
\(\alpha = \frac{I_C}{I_E} = \frac{0.815 \text{ mA}}{0.88 \text{ mA}} = 0.9261363636 \approx 0.926\) (প্রায়)

উত্তর: প্রবাহ বিবর্ধন গুণক \(\alpha = 0.926\) 🎉🥳
